球閥

【球閥】美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供各種型號的球閥標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

---

球閥結構形式Introduction of Ball Valve Structure

球閥流體阻力小、密封性能好、開關迅速，可用于流體的截?cái)唷⑦B通、調節及分配。球閥按結構形式分為浮動球閥、固定球閥兩大類，根據制造技術和閥體特征又分為A型（一件式）、B型（二件式）、和C型（三件式）等三種分型。各種球閥在石化、電力、冶金、化工、城建、食品醫藥等領域均得到廣泛的應用。
球閥結構形式：球閥流體阻力小、密封性能好、開關迅速，可用于流體的截?cái)唷⑦B通、調節及分配。球閥按結構形式分為浮動球閥、固定球閥兩大類，根據制造技術和閥體特征又分為A型（一件式）、B型（二件式）、和C型（三件式）等三種分型。各種球閥在石化、電力、冶金、化工、城建、食品醫藥等領域均得到廣泛的應用。
一、浮動球閥：浮動球閥結構簡單，工藝成熟，專業化程度高，性能可靠，適用范圍廣，制造成本較低，是公稱通徑≤DN150球閥首選品種。

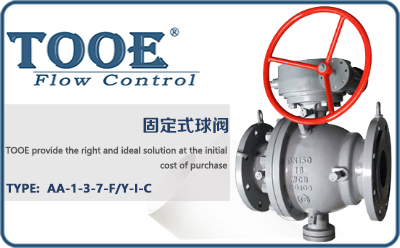

二、固定球閥：固定球閥采用彈性浮動閥座結構，球體只有繞閥桿傳動一個自由度，閥門關閉時在介質壓力下不會與閥座產生過高的密封比壓而導致密封面損傷，因此可以制造高壓、大口徑球閥。通徑≥200應選用固定球閥。

浮動式球閥	固定式球閥

球閥型號編制Ball valves figure number system

種類Type	標準Standard	驅動Drive	連接Connection	結構Style	密封Seal	材質Material
A-球閥	G-GB	0-手柄	1-外螺紋	1-浮動直通	F-四氟	Z-鑄鐵
	A-API	1-蝸輪	2-內螺紋	4-浮動三通L	H-合金鋼	Q-球鐵
	D-DIN	2-電動	3-法蘭	5-浮動三通T	W-本體密封	C-鑄鋼
	J-JIS	3-氣動	4-對夾	6-四通流道	Y-硬質合金	S-不銹鋼
			5-焊接	7-固定直通	N-尼龍塑料	I-鉻鉬鋼
			6-卡套		M-蒙乃爾合金	T-銅合金
					PL-對位聚苯酚	T-鉻鉬釩鋼

美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口球閥"產品。
