| 產品信息 | |
| 產品型號：JIS;AJ-0-3-1-F-C/S | 產品壓力：10K-20K |
| 產品口徑：15A-350A | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |

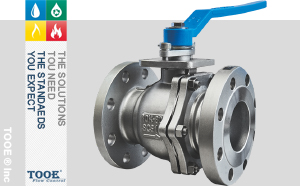

日標法蘭球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【日標法蘭球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
日標法蘭球閥概述
按日本JIS標準標準設計、制造、生產、檢測的閥門叫做日標閥門。適用于JIS 10K、JIS 20K的各種管路上。
日標法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
 |
 |
 |
日標法蘭球閥參數
| 公稱通徑：15A-350A(1/2"-14") | 閥體材質：鑄鐵 / 鑄鋼 / 不銹鋼 | |
| 公稱壓力：10K / 20K | 閥桿材質：不銹鋼 | |
| 適用溫度：0℃~150℃ | 球芯材質：不銹鋼 | |
| 適用介質：水 / 油品 / 氣體 | 閥座材質：PTFE四氟乙烯 | |
| 設計原理：唇式密封技術 | 防火標準：API 6FA；API 607；JB/T 6899 | |
| 設計制造：JIS B2071 / ASME B16.34 | 結構長度：JIS B2002 | |
| 法蘭標準：JIS B2220 / JIS B2212 | 檢驗試驗：JIS B2003 |

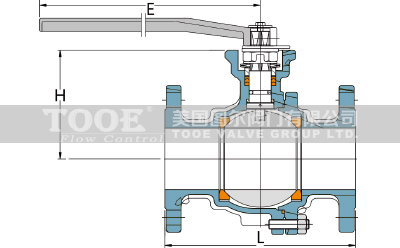

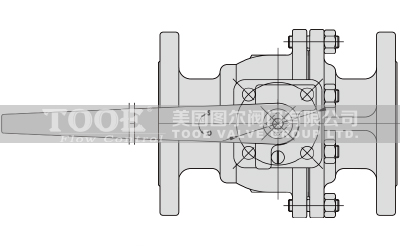

日標法蘭球閥尺寸
 |
 |
|
NPS
|
15A
|
20A
|
25A
|
32A
|
40A
|
50A
|
65A
|
80A
|
100A
|
125A
|
150A
|
200A
|
|
壓力
|
10K
|
|||||||||||
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
356
|
394
|
457
|
|
H
|
79
|
82
|
102
|
106
|
128
|
135
|
145
|
160
|
180
|
252
|
285
|
385
|
|
NPS
|
15A
|
20A
|
25A
|
32A
|
40A
|
50A
|
65A
|
80A
|
100A
|
125A
|
150A
|
200A
|
|
壓力
|
20K
|
|||||||||||
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
|
H
|
79
|
82
|
109
|
113
|
143
|
151
|
176
|
209
|
228
|
316
|
353
|
-
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口日標法蘭球閥"產品。
