| 產品信息 | |
| 產品型號：DZPG;KG-2-3-8-C/S | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN40-DN1200 | 產品材質：碳鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【全自動反沖洗過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
全自動反沖洗過濾器概述
全自動反沖洗過濾器，是一種壓力式自清洗密封過濾器，具有在線過濾、除污、排污功能，主要用于各種閉式循環系統(空調系統、工業冷卻系統、取暖系統等)的循環水過濾、凈化處理。該系列除污器主要是根據進出水壓力差進行反沖洗的操作，以達到自清洗濾網的功能。自動反沖洗過濾器適用于各種供水系統、工藝水系統和工業冷卻水，特別適用于24小時運行的系統。能過濾水中的機械雜質，保證系統和下游閥門設備的安全可靠運行。
 |
 |
 |
全自動反沖洗過濾器參數
| 公稱通徑：DN40-DN1200 | 閥體材質：碳鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：1.0Mpa-2.5Mpa | 清洗方式：電動刷式 | |
| 適用溫度：-10℃≤T≤150℃ | 過濾精度：0.8mm-6mm(特殊要求需另行設計) | |
| 適用介質：水；液體等 | 控制電源：380V/50Hz | |
| 壓力損失：≤0.015MPa | 控制電壓：AC24V | |
| 安裝方式：水平或垂直向下安裝 | 清洗時間：30s-60秒 | |
| 控制方式：壓差(進出水壓差達到0.06-0.08MPa之間);定時;手動及PLC | 濾網形式：鉆孔(4000-800μm);楔形(1000-50μm);編織復合(800-20μm) |
全自動反沖洗過濾器工作原理

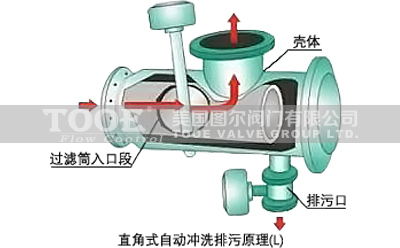

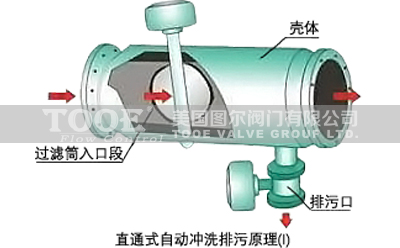

反沖洗過濾器主要由優質碳鋼筒體、濾筒、電動排污閥、水流導向閥、換向執行器、壓差控制器、電接點壓力表等組成。當過濾器工作時，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔凈的水經出水口送出(見圖1)。當過濾器進出水壓差達到0.06-0.08MPa之間(或出水壓力過低，不能滿足后置系統正常運行)時，則需要對濾網進行反沖洗。關閉水流導向閥，水流經濾網內側進行反沖洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用。整個反沖洗過程系統可正常運行，無需停機。
 |
 |

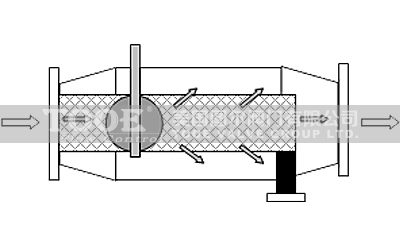

| 正常過濾狀態(水流導向閥開啟) |

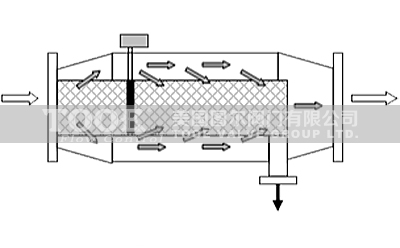

反洗排污狀態(水流導向閥關閉)
|
全自動反沖洗過濾器控制方式
自動時間控制：在過濾時間控制器上設定反洗時間，當達到反洗時間，啟動排污及導流閥，排污時間由排污時間定時器設定。
自動壓差控制：過濾器前后壓差與用戶設定的壓差相比較，當過濾器壓差達到設定壓差時，過濾器也進行清洗排污，排污時間由排污時間定時器設定。排污結束，停止清洗，系統恢復至初始狀態，為下一個過濾工序做好準備。
手動操作控制：按下作面板上清洗按鈕，過濾器進行排污。
 |
 |

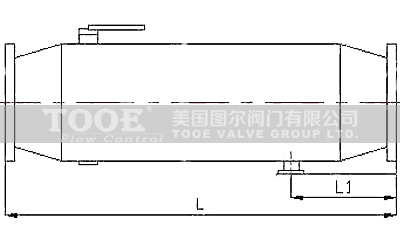

全自動反沖洗過濾器尺寸
 |
 |
|
進出口徑
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
DN450
|
|
排污口
|
DN25
|
DN25
|
DN25
|
DN40
|
DN40
|
DN50
|
DN50
|
DN50
|
DN65
|
DN65
|
DN80
|
DN80
|
|
處理水量
|
19T/H
|
28T/H
|
50T/H
|
80T/H
|
125T/H
|
180T/H
|
320T/H
|
490T/H
|
710T/H
|
970T/H
|
1260T/H
|
1590T/H
|
