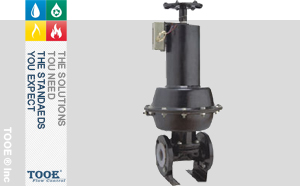

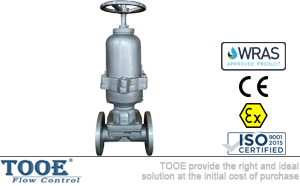

| 產品信息 | |
| 產品型號：EG6B41J/F | 產品壓力：PN0.6Mpa-1.6Mpa |
| 產品口徑：DN15-DN300 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【常閉氣動隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
常閉氣動隔膜閥概述
EG6B41J國標/英標常閉氣動隔膜閥，不通氣源時，閥體為常閉狀態，通氣后開。G6B41J/F氣動常閉式隔膜閥由執行機構和閥體兩部分組成，專用于控制非腐蝕性或強腐蝕性介質，閥門內腔表面無襯里或覆有可供選擇的各種襯膠和襯氟塑料，適用于不同工作溫度和流體管路。(常閉式)反作用式執行機構工作原理：當氣源壓力從氣源孔進入由膜蓋和簿膜組成的氣室后，盤產生向上的推力使推桿向上運動，彈簧被壓縮，當氣源壓力為"零"時在彈簧的作用下，推桿向下運動(復位)。
 |
 |
 |
常閉氣動隔膜閥參數
| 公稱通徑：DN15-DN300(1/2"-12") | 公稱壓力：0.6Mpa-1.6Mpa | |
| 適用溫度：≤100℃ | 適用介質：非腐蝕性(無內襯)；一般腐蝕性(襯膠)；強酸堿(襯氟) | |
| 閥體材質：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316/316L | 閥蓋材質：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316/316L | |
| 閥桿材質：不銹鋼1Cr13 / 1Cr18Ni9Ti / 00Cr18Ni10 | 襯里閥座：天然膠；丁基膠；PTFE(F4)；FEP(F46) | |
| 隔膜材質：橡膠；氟塑料 | 氣缸材質：球墨鑄鐵；鋁合金；碳鋼 | |
| 設計制造：GB12239；BS5156 | 結構長度：GB12221；BS5156 | |
| 連接法蘭：GB4216；JB78；BS4504 | 試驗檢驗：GB/T13927；BS5156 |
常閉氣動隔膜閥特性
1、氣動隔膜閥可選配限位裝置、反饋信號、減壓閥、電磁閥、定位器、手輪等。氣動隔膜閥的反饋信號采用無觸點傳感技術。
2、氣動隔膜閥加裝電磁閥后可直接切換通入氣動隔膜氣室內的氣源壓力，從而實現電控氣動閥的目的。
3、氣動隔膜閥可采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端。
4、氣動隔膜閥配定位器后，可以使原兩位式調節方式變?yōu)檫B續調節方式，由于加裝的定位器可以是控制信號為20Kpa~100Kpa的連續標準信號，也可以是0~10mA或4~20mA的標準電信號，因而可與組合式儀表的標準信號相連接。配裝定位器后的氣動閥有了調節的特性曲線，同時增加了閥的剛度，當管道壓力波動時，執行機構的氣源壓力可以自動處于平衡狀態，使閥的行程穩定在相應的行程上不變。

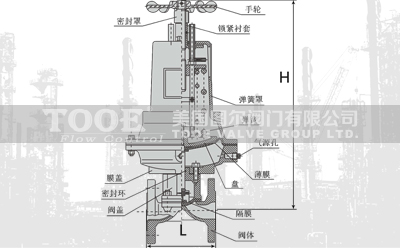

常閉氣動隔膜閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
108
|
117
|
127
|
146
|
159
|
190
|
216
|
254
|
305
|
356
|
406
|
521
|
635
|
749
|
|
H
|
-
|
-
|
394
|
400
|
485
|
635
|
650
|
660
|
815
|
825
|
1013
|
1300
|
-
|
-
|
|
KG
|
-
|
7.2
|
8.9
|
10.6
|
19.5
|
34.9
|
39.9
|
51.9
|
93.2
|
105.3
|
184.5
|
407.4
|
-
|
-
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口常閉氣動隔膜閥"產品。
