| 產品信息 | |
| 產品型號：Z641H;BG-3-3-1-H/W | 產品壓力：1.6Mpa-10Mpa |
| 產品口徑：DN15-DN1200 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭氣動閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

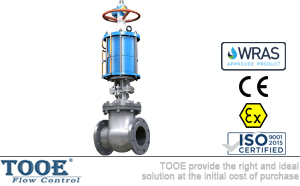

法蘭氣動閘閥概述
氣動平行式雙閘板閘閥系列是用氣動傳動方式的快速切斷閥門。氣動閘閥以0.3MPa~0.5MPa(表壓)凈化壓縮空氣作工作壓力，推動活塞，帶動閘板作垂直于流體的位移，實現開啟或關閉閥門的目的。氣動閘閥是通過驅動閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
 |
 |
 |
法蘭氣動閘閥參數
氣動閘閥閥體參數
| 公稱通徑：DN40-DN1200(1 1/2"-48") | 設計制造：GB12234；API 6D、600 | |
| 公稱壓力：1.0Mpa-42Mpa(150LB-2500LB) | 結構長度：GB12221；ANSI B16.10 | |
| 適用介質：水、油、蒸汽、酸堿物 | 法蘭標準：GB9113；JB79；ASME B16.5 | |
| 適用溫度：-40℃~25℃ | 檢查試驗：GB/T13927；AIP 598 | |
| 閥體材質：鑄鐵、鑄鋼、不銹鋼 | 檢查試驗：GB/T13927；AIP 598 |

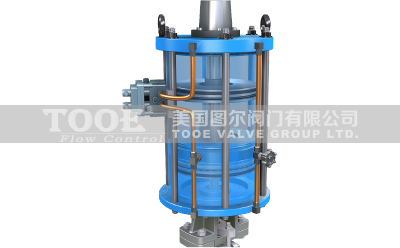

氣動閘閥執行器參數
|
氣缸
單程 耗氣量 (Nm3) |
DN(mm)
|
≤50
|
65-80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
耗氣量
|
0.003
|
0.008
|
0.012
|
0.023
|
0.027
|
0.078
|
0.096
|
0.165
|
|
|
DN(mm)
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
-
|
|
|
耗氣量
|
0.185
|
0.261
|
0.292
|
0.505
|
0.869
|
1.101
|
1.568
|
-
|
|
|
氣缸氣源壓力
|
0.3Mpa-0.5Mpa
|
||||||||
|
閥門 |
DN15-32
|
＜2s
|
|||||||
|
DN40-100
|
＜4s
|
||||||||
|
DN125-200
|
＜8s
|
||||||||
|
DN250-400
|
＜16s
|
||||||||
|
DN450-600
|
＜26s
|
||||||||
|
DN700-900
|
＜40s
|
||||||||
|
氣源接口尺寸
(mm) |
≤DN100
|
DN150-DN200
|
DN250-DN400
|
≥DN450
|
|||||
|
NPT1/4-φ8
|
NPT1/4~NPT3/8-φ10
|
NPT3/8~NPT1/2-φ10/φ12
|
NPT1/2-φ16
|
||||||
法蘭氣動閘閥特點
 |
 |
1. 具有電氣復合式執行機構，由電訊號、配置位置信號返回器來控制閥門開關，適用于隔爆型與本安型控制系統。可實現DCS遠距離和集中控制。
2. 氣動執行機構可分為單缸雙作用氣動執行機構、雙缸雙作用氣動執行機構、單作用氣開式彈簧復位和單作用氣關式彈簧復位氣動執行機構。
3. 雙缸雙作用氣動執行機構，優點為加大閥門開啟時的啟動力，一般用在壓差較大的閥門，克服了啟動力大的問題。
4. 單作用彈簧復位氣動平行式雙閘板閘閥，在斷電或停氣時，可利用氣缸的內儲能彈簧的作用使閥門緊急復位，使閥門關閉或開啟起到安全作用。
5. 雙作用氣動閥門配帶事故空氣罐可實現停氣時閥門按要求運行到指定位置。
6. 氣動閥按用戶要求，可選帶手動機構的氣動執行機構，當斷電、氣源發生故障或電信號壓力減小，電磁閥不能正常工作時，即可使用手動機構。
法蘭氣動閘閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
130
|
150
|
160
|
180
|
240
|
250
|
270
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
|
H
|
472
|
485
|
490
|
530
|
600
|
729
|
802
|
891
|
1051
|
1283
|
1385
|
1700
|
1904
|
2245
|
2620
|
2715
|
2840
|
2960
|
|
H1
|
380
|
390
|
400
|
414
|
430
|
488
|
550
|
604
|
710
|
740
|
925
|
1119
|
1226
|
1438
|
1640
|
1400
|
1550
|
1700
|
|
KG
|
29
|
32
|
35
|
38
|
46
|
62
|
74
|
88
|
110
|
137
|
170
|
292
|
385
|
517
|
704
|
924
|
1320
|
1518
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭氣動閘閥"產品。
