美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【高壓焊接球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
高壓焊接球閥概述
高壓球閥采用鍛造部件，下裝式閥桿，倒密封結構，采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏。如果壓力達到16MPa以上，閥門密封面采用尼龍1010，它的磨擦系數通常為巴氏合金的1/3，是一種自然滑性材料，抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
 |
 |
 |
高壓焊接球閥參數
| 公稱通徑：DN10-DN100 / 3/8"-10" | 閥體材質：A105 / F304 / F316 / F316L | |
| 公稱壓力：16Mpa,32Mpa / 800LB-2500LB | 球體材質：SS304 / SS316 / SS316L | |
| 適用溫度：-40~350℃ | 密封圈：PTFE/RPTFE/PPL/PEEK/NYLON/硬密封 | |
| 適用介質：水、油、氣 | 連接端：ANSI B16.11 / JB/T1715（承插焊） | |
| 設計制造：BS5351 / MSS SP-118 | ANSI B16.25 / JB/T12224（對焊） | |
| 檢驗試驗：API598 / GB/T13927 / JB/T9092 | ANSI B1.12.1 / JB/T7306（螺紋） |
高壓焊接球閥特性
 |
 |

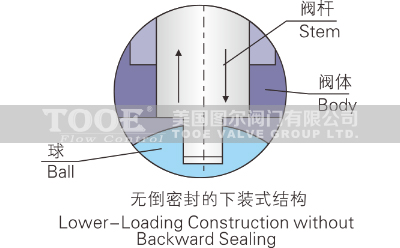

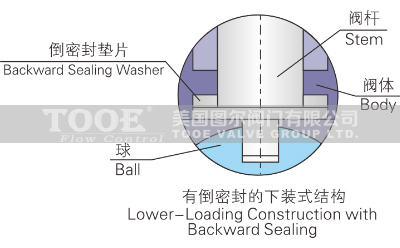

1.閥桿防沖出及有效密封結構：閥桿采用下裝式、設置帶有密封墊片的倒密封結構，倒密封的密封力隨閥腔介質壓力的增高而增大，從而確保閥桿的密封。當閥腔異常升壓時，閥桿不會被沖出。填料采用V型結構，能將閥腔內部的介質壓力及外部壓蓋的鎖緊力有效的轉化成閥桿的密封力。
 |
 |

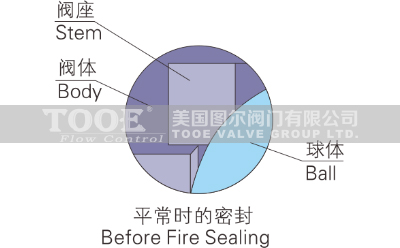

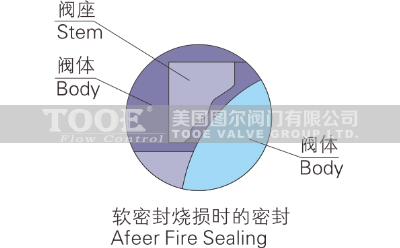

2.耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大。
 |
 |

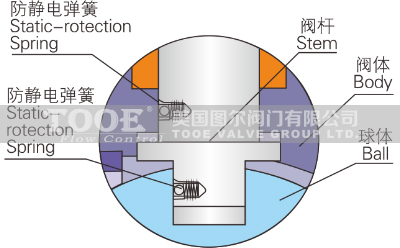

3.防靜電結構：根據用戶需要，球閥可設計防靜電結構，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。

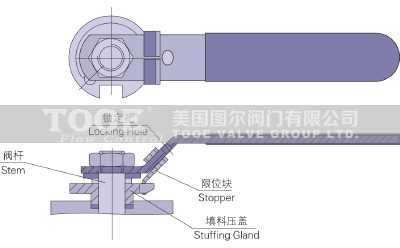

4.帶鎖結構：對安裝在野外的或防止非工作人員誤操作的，以及在有些震動較大的場合手柄受到撞擊易產生誤操作的閥門，在閥門的全開或全關的位置設有鎖定孔，需要時可加鎖，起到安全保險作用。

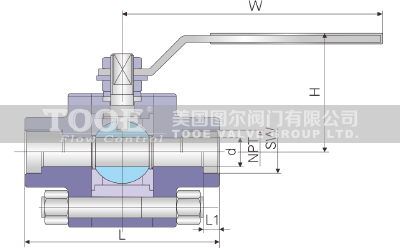

高壓焊接球閥尺寸

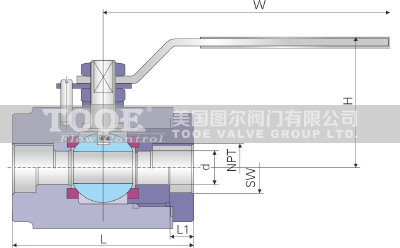

二片式鍛鋼球閥800LB/1500LB
|
DN
|
L
|
H
|
W
|
KG
|
 |
|
1/4"
|
68
|
53
|
130
|
1.1
|
|
|
3/8"
|
68
|
53
|
130
|
1.1
|
|
|
1/2"
|
73
|
56
|
130
|
1.3
|
|
|
3/4"
|
97
|
70
|
160
|
1.9
|
|
|
1"
|
105
|
80
|
220
|
3.3
|
|
|
1 1/4"
|
118
|
90
|
250
|
4.1
|
|
|
1 1/2"
|
133
|
100
|
250
|
5.6
|
|
|
2"
|
148
|
110
|
290
|
12.2
|

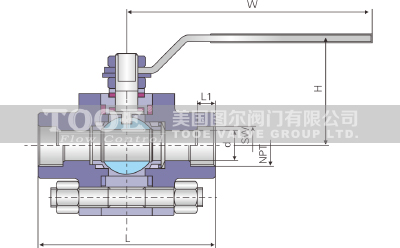

三片式鍛鋼球閥800LB/1500LB
|
DN
|
L
|
H
|
W
|
KG
|
 |
|
1/4"
|
92
|
53
|
130
|
1.5
|
|
|
3/8"
|
92
|
53
|
130
|
1.5
|
|
|
1/2"
|
92
|
56
|
130
|
1.5
|
|
|
3/4"
|
111
|
70
|
160
|
2.4
|
|
|
1"
|
127
|
80
|
220
|
3.9
|
|
|
1 1/4"
|
140
|
90
|
250
|
6.1
|
|
|
1 1/2"
|
152
|
100
|
250
|
8.5
|
|
|
2"
|
178
|
110
|
290
|
10
|
三片式鍛鋼球閥2500LB
|
DN
|
L
|
H
|
W
|
KG
|
 |
|
1/4"
|
111
|
53
|
160
|
2.4
|
|
|
3/8"
|
111
|
53
|
160
|
2.4
|
|
|
1/2"
|
111
|
56
|
160
|
2.4
|
|
|
3/4"
|
127
|
70
|
220
|
2.8
|
|
|
1"
|
140
|
80
|
250
|
6
|
|
|
1 1/4"
|
152
|
90
|
250
|
10.7
|
|
|
1 1/2"
|
178
|
100
|
290
|
12.1
|
|
|
2"
|
203
|
110
|
380
|
18.3
|
三片式金屬硬密封鍛鋼球閥150LB-1500LB
|
DN
|
L
|
H
|
W
|
KG
|
 |
|
1/4"
|
92
|
53
|
130
|
1.7
|
|
|
3/8"
|
92
|
53
|
130
|
1.7
|
|
|
1/2"
|
92
|
56
|
130
|
1.7
|
|
|
3/4"
|
111
|
70
|
160
|
2.5
|
|
|
1"
|
127
|
80
|
220
|
4.5
|
|
|
1 1/4"
|
140
|
90
|
250
|
7
|
|
|
1 1/2"
|
152
|
100
|
250
|
8.8
|
|
|
2"
|
178
|
110
|
290
|
14.5
|

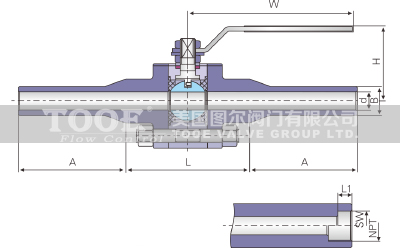

加長100mm接管三片式鍛鋼球閥800LB-1500LB
|
DN
|
L
|
H
|
W
|
KG
|
 |
|
1/4"
|
92
|
53
|
130
|
3.5
|
|
|
3/8"
|
92
|
53
|
130
|
3.5
|
|
|
1/2"
|
92
|
56
|
130
|
3.5
|
|
|
3/4"
|
111
|
70
|
160
|
4.8
|
|
|
1"
|
127
|
80
|
220
|
7.5
|
|
|
1 1/4"
|
140
|
90
|
250
|
13.5
|
|
|
1 1/2"
|
152
|
100
|
250
|
15.8
|
|
|
2"
|
178
|
110
|
290
|
19.2
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口高壓焊接球閥"產品。
