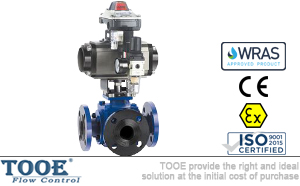

氣動三通法蘭球閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 球閥 > 氣動球閥

產品信息
產品型號：Q644/5F;AG-3-3-4/5-F	產品壓力：1.6Mpa-6.4Mpa
產品口徑：DN15-DN200	產品材質：鑄鐵碳鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

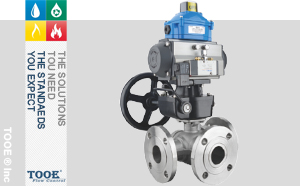

氣動三通法蘭球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動法蘭三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

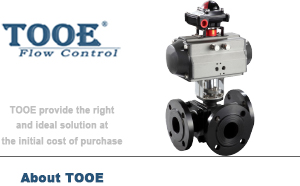

氣動法蘭三通球閥概述

氣動三通球閥由氣動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門。氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。氣動三通球閥可為L(zhǎng)形和T形，L形(Q644F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q645F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

氣動法蘭三通球閥參數

閥體參數		執行器參數
公稱通徑：DN15-DN400(1/2"-16")		執行器形式：AT氣動執行器、撥叉式氣動執行器
公稱壓力：1.6Mpa-6.4Mpa		作用方式：雙作用、單作用(彈簧復位)
適用介質：水、油、氣		控制方式：開關型、智能調節型
適用溫度：-20~300℃		氣源介質：空氣
閥體材質：WCB / CF8 / CF8M		氣源壓力：雙作用3-8bar；單作用4-8bar
閥座材質：PTFE/PPL/PEK/硬密封		行程調整范圍：90°±5°
球體材質：CF8 / CF8M		輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m
閥桿材質：SUS304 / SUS316		附件：電磁閥、定位器、限位開關、三聯件、手動機構
填料材質：聚四氟乙烯PTFE		汽缸材質：鋁合金、鑄鐵
設計制造：GB/T 12237；ASME B16.34；API608		活塞材質：鑄鋁硬質氧化處理
法蘭標準：GB/T 9113；ASME B16.10		彈簧材質：彈簧鋼
結構長度：GB/T 12221；ASME B16.10；API 6D		氣源接口：符合NAMUR標準

氣動法蘭三通球閥特點

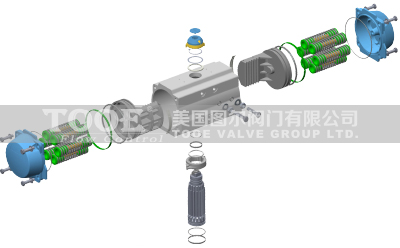

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

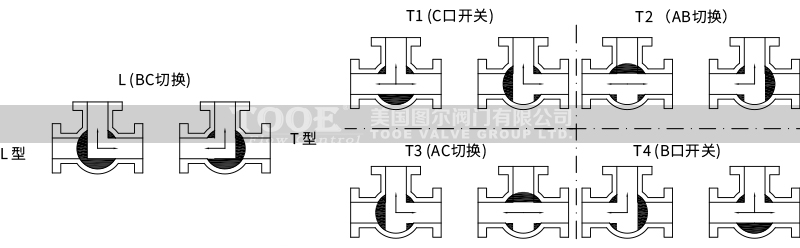

氣動法蘭三通球閥流向

氣動法蘭三通球閥尺寸

DN	15	20	25	32	40	50	65	80	100
L	155	165	181	190	212	232	290	310	350
L1	172/185	185/215	185/215	215/265	265/270	270/310	310/400	310/400	400/465
L2	85/95	95/105	95/105	105/110	110/125	125/142	142/160	142/160	160/178
H1	65	65	68	79	85	93	121	153	171
H2	90/100	100/110	100/110	110/120	120/142	142/158	158/178	158/178	178/200
