法蘭低溫球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭低溫球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

法蘭低溫球閥概述

低溫球閥系列主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。-29℃(不含)以下的閥門為低溫球閥，-101℃(以下)的閥門為超低溫球閥，采用低溫性能好的低合金鋼制造，在結構設計和工藝上都有特殊要求。

法蘭低溫球閥參數

公稱通徑：DN10-DN200		閥體材質：LCB,LF2,CF8,CF8M,CF3M,F304
公稱壓力：1.6Mpa-4.0Mpa		球體材質：F304,F316
適用溫度：-196℃~180℃		閥桿材質：304，316
適用介質：LNG，LO2，LN2，LAr		閥座材質：TFM,NRG,PCTFE,PTFE
連接方式：法蘭連接		閥桿加長設計：BS6364
傳動方式：手動		設計規范：GB/T24925-2010；API 6D
球閥最大泄漏量：≤2ml/min×DN		連接法蘭：ASME B16.5；BG/T9113

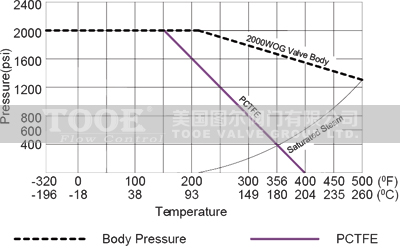

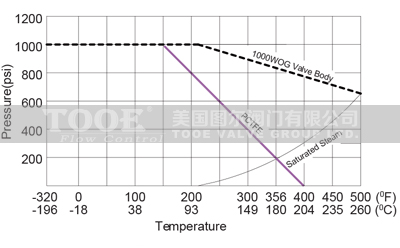

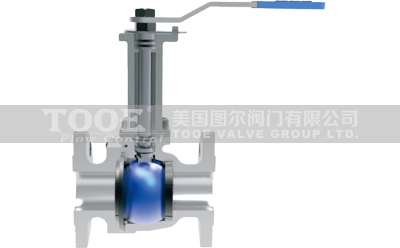

法蘭低溫球閥閥體等級和閥座材料圖

法蘭低溫球閥特性

1. 防飛出結構閥桿設計；
2. 合理的加長桿設計長度，在最小的閥門使用空間下確保閥門的密封能力；
3. 球腔排壓設置用以保證閥門開啟關閉過程中球體內外壓差的平衡，保障閥門開關過程中的扭矩不會過載；
4. DBB結構閥座系統，可有效排放閥腔內殘留介質，有效保證閥門在介質熱脹情況下的安全性能(固定式)；
5. 彈簧與V墊相配合的補償機制，確保閥門在面對超低溫環境時閥桿部位密封能夠自主的調整，實現密封延續性；
6. 平衡彈簧與V墊的次級密封設置腔壓自密封以及彈性補償密封的雙重密封方式保證了閥門在整體溫度變化的過程中的密封有效性(固定式)。

法蘭低溫球閥閥蓋加長頸部長度(參考)

	DN	15	20	25	32	40	50	65	80	100	125	150	200
頸部長度	≥-60℃	90	100	100	110	110	110	120	120	130	130	140	140
	≥-100℃	110	110	120	120	130	130	140	150	160	160	170	170
	＜-100℃	130	140	150	150	160	170	180	190	200	200	220	220

法蘭低溫球閥尺寸

DN	25	32	40	50	65	80	100
A	160	180	200	230	290	310	350
H	246	280	285	310	450	512	780
S	150	190	230	240	280	310	330
