| 產品信息 | |
| 產品型號：Q81F;WAG-0-7-1-F-SS316L | 產品壓力：1.6Mpa |
| 產品口徑：DN15-DN100 | 產品材質：不銹鋼304 316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |

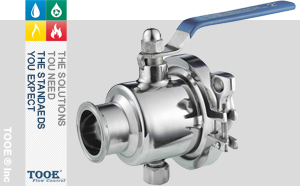

衛生級無滯留球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【衛生級無滯留球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
衛生級無滯留球閥概述
無滯留球閥為全包式球座設計，解決了球閥液體滯留閥門腔內的問題，該球閥適用于生物制藥工程。
 |
 |
 |
衛生級無滯留球閥參數
| 公稱通徑：1/2"-4"(DN15-DN100) | 閥體材質：SS304 / SS316L | |
| 公稱壓力：1.0Mpa / 1.6Mpa | 密封件：硅膠 / EPDM / PTFE / PPL | |
| 適用溫度：-20℃~180℃ | 連接方式：快裝連接 | |
| 適用介質：食品、釀酒、飲料、乳制品 | 設計標準：ASME B16.34 / API 608 | |
| 內部表面處理：Ra0.4 | 壁厚標準：EN 12516-3 | |
| 外表面光潔度：Ra0.6 | 檢驗測試：API598 / EN 12266-1 |
衛生級無滯留球閥特性

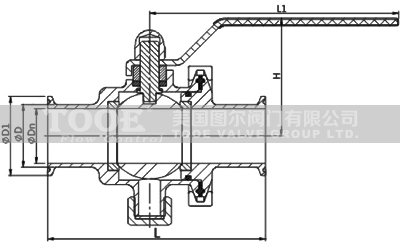

帶排泄口，無滯留設計，全通徑設計，閥桿防飛出設計，閥體與閥蓋連接帶定位臺階設計衛生級無滯留球閥尺寸
 |
 |
|
3A
|
|||||||||
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
2 1/2"
|
3"
|
4"
|
|
φDn
|
9.4
|
15.8
|
22.1
|
28.5
|
34.8
|
47.5
|
60.2
|
72.9
|
97.4
|
|
φD
|
12.7
|
19.1
|
25.4
|
31.8
|
38.1
|
50.8
|
63.5
|
76.2
|
101.6
|
|
φD1
|
25.2
|
25.2
|
50.5
|
50.5
|
50.5
|
64
|
77.5
|
91
|
119
|
|
L
|
90
|
93
|
124
|
128
|
139
|
165
|
190
|
210
|
260
|
|
L1
|
110
|
114
|
140
|
140
|
160
|
175
|
225
|
250
|
333
|
|
H
|
60
|
62
|
63
|
70
|
75
|
94
|
121
|
126
|
147
|
|
DIN
|
|||||||||
|
SIZE
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
|
φDn
|
15
|
19
|
25
|
31
|
37
|
49
|
66
|
81
|
100
|
|
φD
|
18
|
22
|
28
|
34
|
40
|
52
|
70
|
85
|
104
|
|
φD1
|
34
|
34
|
50.5
|
50.5
|
50.5
|
64
|
91
|
106
|
119
|
|
L
|
90
|
93
|
124
|
128
|
139
|
165
|
190
|
210
|
260
|
|
L1
|
110
|
114
|
140
|
140
|
160
|
175
|
225
|
250
|
333
|
|
H
|
60
|
62
|
63
|
70
|
75
|
94
|
121
|
126
|
147
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口衛生級無滯留球閥"產品。
