| 產品信息 | |
| 產品型號：J41Y;DA-0-3-1-Y | 產品壓力：150LB-2500LB |
| 產品口徑：1/2 | 產品材質：A105、F304、F316、F316L、F11、LF2 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭鍛鋼截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

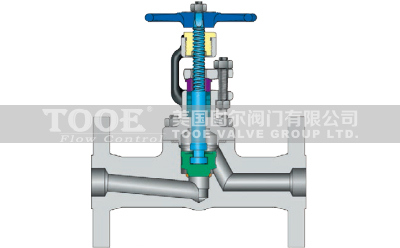

法蘭鍛鋼截止閥概述
截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截止閥非常適合作為切斷或節流用。該閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，閥座通口的變化與閥瓣的行程成正比例關系，亦非常適合于對流量的調節。
 |
 |
 |
法蘭鍛鋼截止閥參數
| 公稱通徑：1/2"-2 1/2"(DN15-DN65) | 閥體材質：A105、F304、F316、F316L、F11、LF2 | |
| 公稱壓力：150LB-2500LB | 閥座材質：410、410HF、304、316、316L、F51 | |
| 適用溫度：-196℃~425℃ | 閥桿材質：不銹鋼 | |
| 適用介質：水、蒸汽、油品等 | 設計標準：API 602；BS5352 | |
| 試驗標準：API 598；GB/T 13927；JB/T 9092 | 法蘭標準：ANSI B16.5；JB 79 |
法蘭鍛鋼截止閥特點
鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接；第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封，客戶有特殊要求時也可采用全焊逶連接；第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

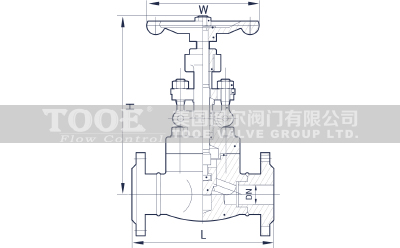

法蘭鍛鋼截止閥尺寸
 |
 |
|
NPS
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
2 1/2"
|
|
|
L
|
CL150
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
|
CL300
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
|
|
CL600
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
|
H
|
CL150
|
176
|
184
|
217
|
226
|
250
|
290
|
357
|
|
CL300
|
161
|
163
|
196
|
226
|
250
|
290
|
357
|
|
|
CL600
|
161
|
163
|
196
|
226
|
250
|
290
|
357
|
|
|
KG
|
CL150
|
3.4
|
3.98
|
6.12
|
7.2
|
10.4
|
15.5
|
24.5
|
|
CL300
|
3.77
|
7.89
|
7.23
|
9.6
|
12.64
|
18
|
26.2
|
|
|
CL600
|
4.2
|
5.8
|
8.8
|
12.1
|
15.6
|
19.5
|
32
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭鍛鋼截止閥"產品。
