不漏液自動排氣閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不漏液自動排氣閥/無泄漏自動放氣閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

不漏液自動排氣閥概述

不漏液自動排氣閥是那些希望使用可靠排氣閥用戶的可靠選擇；常用在：系統注水或者需要卸荷，保證水系統物理高點排氣，消除氣阻現象。
在不同的壓力及溫度下，液體中均存在相當分量的氣體。英國物理學家威廉亨利已于十八世紀證明壓力、溫度與氣體于液體中的溶解量的關系。簡單來說，壓力越低，溫度越高，氣體于液體中的溶解量越低。在系統中，空氣和其他氣體聚集在管道的最高點，但是，系統通常會有幾個最高點，滯留的空氣會阻塞這些位置的氣流，甚至完全阻止氣流。如果未清除或未充分清除氣體，則可能導致調試問題，頻繁的手動排氣，降低水泵的性能等。 圖爾提供了無泄漏自動放氣閥用于填充和排氣系統的解決方案，使管道系統的高點保持無空氣并防止形成氣穴，這樣可以避免組件損壞和系統故障，提高系統的運行能力，有效節能減排。

不漏液自動排氣閥參數

公稱通徑：DN15 DN20 DN25(1/2" 3/4" 1")		閥體材質：黃銅、不銹鋼
公稱壓力：1.0Mpa-2.5Mpa		浮子材質：聚丙烯PP/甲基戊烯聚合物TPX
適用溫度：-30℃~180℃		桿杠材質：不銹鋼
適用介質：水、水/乙二醇(≤50%)、潤滑油		密封材質：三元乙丙橡膠EPDM
排氣口螺紋尺寸：G1/2"外螺紋		殼體材料壓力/溫度等級標準：JB/T 5300
連接方式：絲扣螺紋		螺紋連接標準：GB/T 7307
容氣腔室高度：40mm		制造標準：CBWQA/T 0002-2013
排氣量：＞45L/min		設計標準：EN 13445

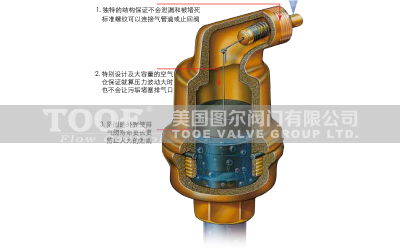

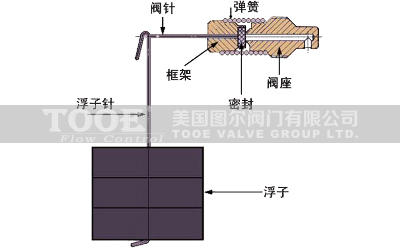

不漏液自動排氣閥原理

- 浮閥結構確保氣體能夠迅速上升到氣室，而液面和浮渣無法到達放氣口，杜絕氣水同冒，防止發生漏液。
- 系統注水時能夠安全、快速、持續放氣；在系統泄水時，浮閥下沉，放氣口打開，空氣能夠迅速進入系統。
- 系統無需放氣時，彈簧為非受力狀態，閥門閉合；當氣室中聚集的氣體達到一定數量時，浮閥下降，彈簧拉伸，閥門打開，氣體釋出。

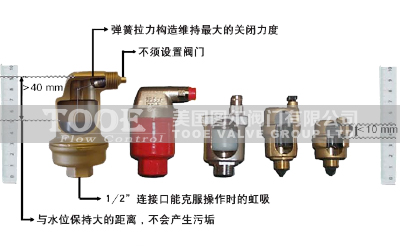

不漏液自動排氣閥特性

①特殊的閥門設計保證了閥門的完全閉合；
②閥門底座有橡皮墊圈，保證長效使用；
③堅實的工程塑料浮子，保證不會斷裂；
④40mm高的氣室設計，防止系統注水時系統內部雜質污物堵塞閥門的情況發生；
⑤持續無間歇放氣，安全高效，無需維護；
⑥1/2"~1"(DN15-DN25)的接口設計，防止發生因?yàn)楣軓郊?xì)而造成的水滴堵在瓶頸的現象；
⑦排氣口可選配安裝單向閥，使排氣閥具有單向排氣功能，主要應用于真空管路系統中。

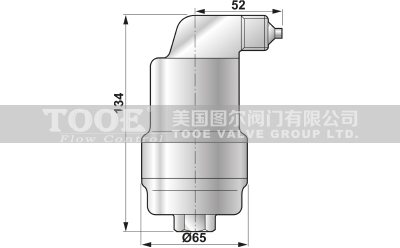

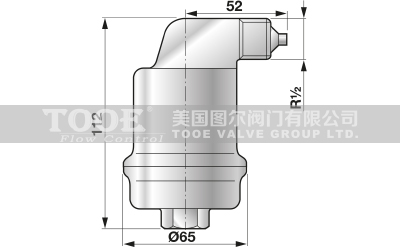

不漏液自動排氣閥尺寸

AB050-I	AB050-II

型號	閥體材質	浮子材質	使用溫度	使用壓力	重量
AB050-I	黃銅/不銹鋼	聚丙烯PP	110℃	0bar-10bar	0.66kg
AB050-I	黃銅/不銹鋼	甲基戊烯聚合物TPX	180℃	0bar-10bar	0.66kg
AB050-II	黃銅/不銹鋼	聚丙烯PP	110℃	0bar-20bar	0.93kg
AB050-II	黃銅/不銹鋼	甲基戊烯聚合物TPX	180℃	0bar-20bar	0.93kg

不漏液自動排氣閥安裝

-無泄漏自動放氣閥應垂直安裝于系統立管頂端，分水器及其它可能形成空氣袋的部位。
-不建議將無泄漏自動放氣閥安裝在不易檢測和可能結凍的地方。
