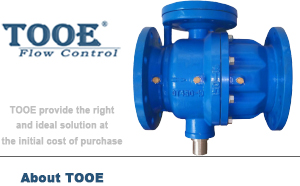

微阻節水安全型倒流防止器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【微阻節水安全型倒流防止器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

微阻節水安全型倒流防止器概述

微阻節水安全型倒流防止器是一種主要用于城市供水單位供水時，嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，它的功能是在供水系統發生虹吸回流和背壓回流的時候，能有效防止出口端水質較差的介質倒流到水質較好的進口端，避免了對生活用水的水質污染，確保生活用水的安全，以達到避免倒流污染的目的。

微阻節水安全型倒流防止器參數

公稱通徑：DN15-DN500		閥門材質：球墨鑄鐵/不銹鋼
公稱壓力：1.0Mpa-1.6Mpa		彈簧材質：304
適用溫度：0℃-85℃		閥桿材質：304
適用介質：水		膜片材質：EPDM
設計制造：CJ/T160-2010		閥盤材質：304+EPDM
結構長度：GB/T12221		閥體涂層：環氧樹脂粉體涂裝
法蘭尺寸：GB/T17241.6		泄放壓差：0.02Mpa
檢驗試驗：GB/T13927		連接方式：法蘭連接/絲扣螺紋

微阻節水安全型倒流防止器原理

- 當上游壓力比下游壓力高，上下游止回閥處于正常工作狀態，底部不會排水
- 當下游壓力比上游高，上下游止回閥處于關閉狀態，底部排水
- 當下游壓力比上游高，上下游止回閥處于關閉狀態，底部不會排水，水不會進入上游
- 當下游壓力比上游高，上下游止回閥處于漏水狀態，底部排水，水不會進入上游

微阻節水安全型倒流防止器特點

- 人性化設計，產品可水平或立式安裝，在線測試，在線檢修
- 單膜片設計，膜片等關鍵部件的久經考驗的可靠性，使其質量優于普通的低阻力倒流防止器
- 結構更加緊湊，尺寸短，體積小，倒流低，噪音小，在經濟流速下正常工作水損為1.3-2.5米
- 泄水閥的精度與泄水壓力可調，使其受管道壓力波動干擾少，啟閉安全可靠，沒有非正常排水現象
- 兩級止回閥的流道設計，流阻小，啟閉速度快，有效防止背壓突然升高對閥門及管道的破壞，限制壓力水倒流或虹吸倒流，具有靜音功能

微阻節水安全型倒流防止器尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	230	236	276	298	303	364	470	530	580	690	770
H	250	286	300	347	365	404	520	596	602	730	785

微阻節水安全型倒流防止器安裝

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口微阻節水安全型倒流防止器"產品。
