| 產品信息 | |
| 產品型號：AY42H;A802Y | 產品壓力：16Mpa-60Mpa |
| 產品口徑：DN15-DN32 | 產品材質：碳鋼WCB;不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【高壓安全溢流閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

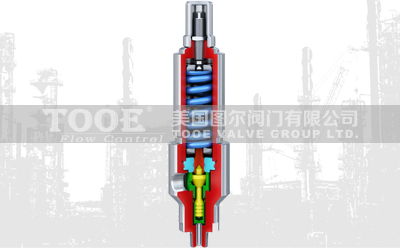

高壓安全溢流閥概述
A802Y，AY42H型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。安全溢流閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。
 |
 |
 |
高壓安全溢流閥參數
| 公稱通徑：DN15-DN40(1/2"-1 1/2") | (國際)啟閉壓差：≤15% | |
| 公稱壓力：PN16Mpa；25Mpa；40Mpa；60Mpa | (國際)超過壓力：≤10% | |
| 適用溫度：-30℃-200℃ | (國際)整定壓力偏差：≤±3% | |
| 適用介質：水；油；氣；蒸汽 | (國際)設計制造：API RP520；JIS 8210；DIN 3320 | |
| (國標)一般要求：GB/T 12241 | (國際)結構長度：API 526；JIS B2001；DIN 3302 | |
| (國標)性能試驗：GB/T 12242 | (國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546 | |
| (國標)彈簧直接載荷式安全閥：GB/T 12243 | (國際)檢驗試驗：API 527 | |
| (國標)連接法蘭：JB/T-94；JB/T 2769-92 | 閥座材質：不銹鋼；鉻鎳鈦不銹鋼 | |
| 閥體材質：碳鋼WCB；不銹鋼304/316/316L；鉻鎳鈦不銹鋼 | 閥瓣材質：不銹鋼；鉻鎳鈦不銹鋼 | |
| 彈簧材質：彈簧鋼50CrVA | 閥桿材質：不銹鋼；鉻鎳鈦不銹鋼 |
安全溢流閥開啟壓力
|
型號
|
公稱壓力
|
開啟壓力
|
|
AY42H
A802Y |
PN160(16.0Mpa)
|
6.3Mpa-16.0Mpa
|
|
PN250(25.0Mpa)
|
10.0Mpa-25.0Mpa
|
|
|
PN400(40.0Mpa)
|
20.0Mpa-60.0Mpa
|
|
|
PN600(60.0Mpa)
|
20.0Mpa-60.0Mpa
|
高壓安全溢流閥尺寸
 |
 |
|

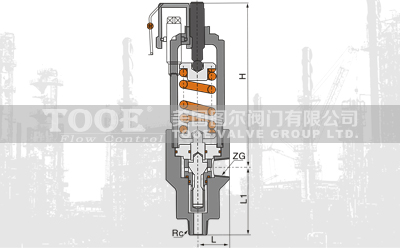

螺紋安全溢流閥A802Y
|
|||||
|
DN
|
Rc
|
ZG
|
L
|
L1
|
H
|
|
15
|
1/2"
|
1/2"
|
52
|
90
|
250
|
|
25
|
1"
|
1"
|
52
|
113
|
275
|
|
40
|
1 1/2"
|
1 1/2"
|
52
|
157
|
336
|
|
法蘭安全溢流閥AY42H
|
|||||
|
DN
|
Rc
|
M
|
L
|
L1
|
H
|
|
15
|
1"
|
M48×2
|
65
|
140
|
329
|
|
20
|
1 1/2"
|
M52×2
|
80
|
150
|
447
|
|
25
|
2"
|
M80×3
|
90
|
180
|
485
|
|
32
|
2 1/2"
|
M100×3
|
100
|
200
|
570
|
安全閥的選型原則
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口高壓安全溢流閥"產品。
