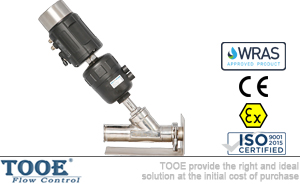

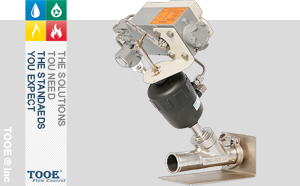

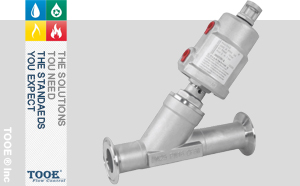

快裝氣動角座閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 角座閥 > 氣動角座閥

產品信息
產品型號：UG-7-1/2/3-3-1-S;Y685W	產品壓力：Max1.6Mpa(232psi)
產品口徑：DN15-DN65	產品材質：不銹鋼304/316/316L

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

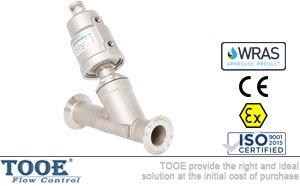

快裝氣動角座閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【快裝氣動角座閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

快裝氣動角座閥概述

角座閥是指利用執行器活塞來提供線性作用力推動閥芯離開閥座的一種氣控閥門。閥座設置一定的角度，從而在閥門打開時提供盡可能大的流量。角座閥尤其適用于高溫且流量要求較大的流體環境下，如蒸汽或者水。角座閥中某些型號，如果反向安裝，運行時會克服水錘作用。

快裝氣動角座閥上面裝有氣動執行器，在單作用情況下，由一個二位三通電磁閥控制。導向介質壓力進入執行器，作用于活塞，使閥芯穿梭于閥腔中實現打開或關閉閥門。閥芯復位通常是借助于氣動執行器中的彈回彈簧來完成。在雙作用配置的閥門中，沒有彈回彈簧，導向介質既用來打開閥門，也用來關閉閥門。

快裝氣動角座閥參數

公稱通徑：DN15-DN65		閥體材質：不銹鋼CF8/CF8M/CF3M
公稱壓力：Max1.6Mpa(232psi)		閥桿材質：不銹鋼304/316
氣源壓力：0.3Mpa-0.8Mpa(43.5-116psi)		密封材料：聚四氟乙烯PTFE
適用溫度：-20℃~+220℃		氣缸材料：塑料PA；不銹鋼304；鋁合金AL
適用介質：水；油；氣；有機溶劑；酸堿溶液		控制介質：中性氣體或空氣

快裝氣動角座閥原理

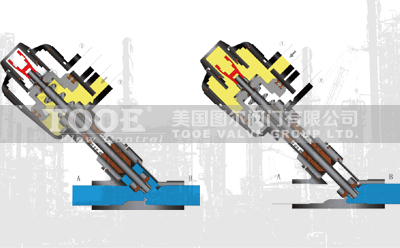

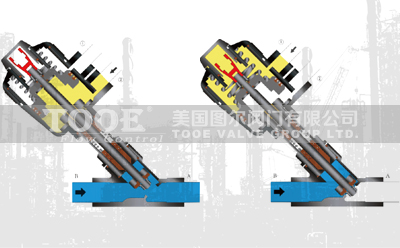

二位二通活塞式多介質常閉型氣動角座閥，高進低處	二位二通活塞式多介質常開式氣動角座閥，低進高出

二位二通活塞式多介質常閉型(N.C.)氣動角座閥，工作方式高進低處。工作原理：?jiǎn)巫饔弥恍?孔進氣，上腔內的氣體從1孔排出，閥門打開；2孔斷氣上腔彈簧復位，下腔的氣體從2孔排出，閥門關閉。雙作用則當1孔進氣時閥門關閉，2孔排出下腔內氣體；當2孔進氣時閥門開啟，1孔排出上腔內氣體。當工作方式為低進高出時，A為進水口，B為出水。
二位二通活塞式多介質常開式(N.O.)氣動角座閥，工作方式低進高出。工作原理：?jiǎn)巫饔弥恍?孔進氣，下腔內的氣體從2孔排出，閥門關閉；1孔斷氣下腔彈簧復位，上腔的氣體從1孔排出，閥門打開。雙作用則當1孔進氣時閥門關閉，2孔排出下腔內氣體；當2孔進氣時閥門開啟，1孔排出上腔內氣體。當工作方式為高進低處時，A為進水口，B為出水口，工作原理一樣。

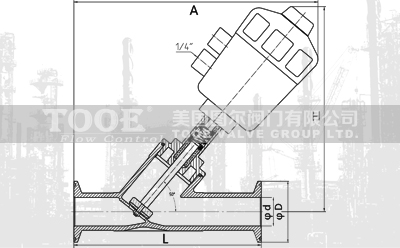

快裝氣動角座閥尺寸

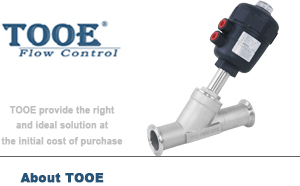

快裝氣動角座閥K5塑料頭						快裝氣動角座閥K3不銹鋼頭
DN	L	A	H	φd	φD	DN	L	A	H	φd	φD
15	120	180	137	15	50.5	15	120	160	120	15	50.5
20	140	185	145	20	50.5	20	140	165	130	20	50.5
25	160	220	183	25	50.5	25	160	185	160	25	50.5
32	175	240	210	35	50.5	32	175	220	195	35	50.5
40	190	250	260	38	50.5	40	190	230	245	38	50.5
50	210	320	300	48	64.0	50	210	280	285	48	64.0
65	225	380	370	68	91.0	65	225	360	370	68	91.0

氣控角座閥選型

控制功能	動作方式	流體流向	防水錘功能	適用
常閉	單作用	閥座上流向		適用于可壓縮性介質，例如氣體、水蒸汽等；以及壓力將比的液體介質。
	單作用	閥座下流向	防水錘	適用于可防水錘管道，可承受一定壓差。
	雙作用	閥座上流向		性能可靠，可承受較大壓差；如遇緊急情況，閥門可自動關閉。
	雙作用	閥座下流向	防水錘	適用于要求高的防水錘管道，可承受較大壓差。
常開		閥座上流向		適用于要求閥門長時間開啟的管道，取下消音器即為雙作用常開閥。
常開		閥座下流向	防水錘	適用于要求閥門長時間開啟的管道，防水錘，取下消音器即為雙作用常開閥。

"水錘效應"是指在水管內部，管內壁光滑，水流動自如。當打開的閥門突然關閉，水流對閥門及管壁，主要是閥門會產生一個壓力。由干管壁光滑，后續水流在慣性的作用下，迅速達到最大，并產生破壞作用，這就是水力學當中的"水錘效應"，也就是正水錘。在水力管道建設中都要考慮這一因素。相反，關閉的閥門在突然打開后，也會產生水錘，叫負水錘。也有一定的破壞力，但沒有前者大。
