調節閥概述Control valves overview

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。

調節閥流量系數Control valve flow coefficient

調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示,單位為t/h。流通能力Cv值(Cv=1.167Kv)是調節閥選型的主要參數之一。

調節閥結構形式Control valve structure

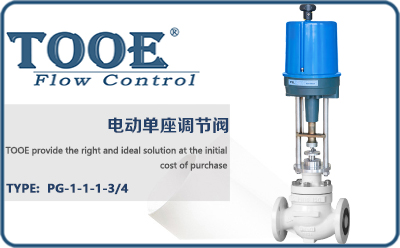

1. 單座調節閥主要應用于允許泄漏量也較小壓差不大的工作場合。

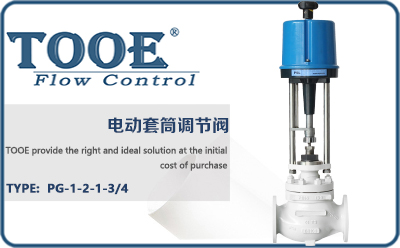

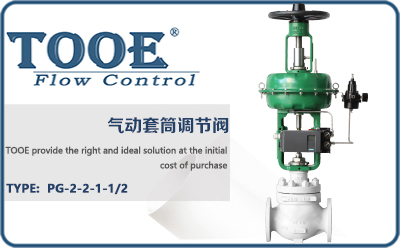

2. 套筒調節閥采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。

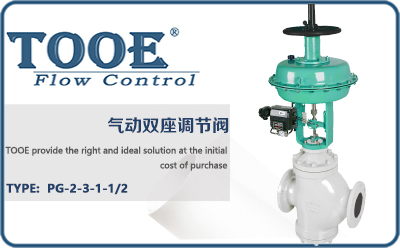

3. 雙座調節閥特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。
4. 高溫型調節閥適用于流量大，溫度高，泄漏量要求不嚴格的場合。
5. 低溫型調節閥適合于低于0～-250℃狀態下工作。
6. 波紋管型調節閥適用于極素養、易燃易爆易揮發和稀有貴重金屬介質的調節。

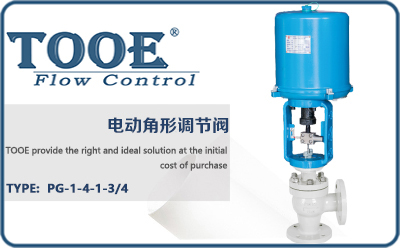

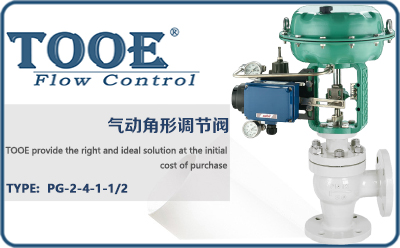

7. 角型調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

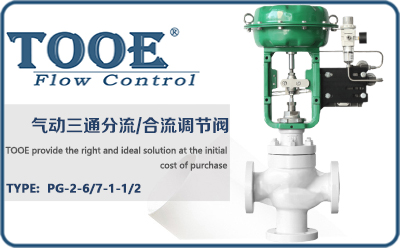

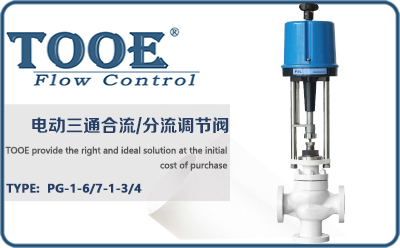

8. 三通調節閥：合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。

調節閥型號編制Control valves figure number system

種類Type	標準Standard	驅動Drive	結構Style	結構補充Style	作用方式Effect	材質Material
P-電氣動	G-GB	1-電動	1-單座式	1-標準型	1-氣開式	C-鑄鋼
	A-API	2-氣動	2-套筒式	2-波紋管型	2-氣關式	S-不銹鋼
			3-雙座式	3-低溫型	3-電開式
			4-直角式	4-高溫散熱型	4-電關式
			5-隔膜式
			6-三通分流
			7-三通合流

種類Type	標準Standard	結構Style	結構補充Style	作用方式Effect	材質Material
Q-自力式	G-GB	1-單座式	1-壓力調節閥	1-閥后壓力調節	C-鑄鋼
	A-API	2-套筒式	2-流量調節閥	2-閥前壓力調節	S-不銹鋼
		3-雙座式	3-微壓調節閥	3-溫度調節加熱型
			4-壓差調節閥	4-溫度調節冷卻型
			5-溫度調節閥	5-壓差上升閥關
			6-泄氨氮封閥	6-壓差上升閥開

種類Type	標準Standard	驅動Drive	結構Style	材質Material
R-切斷閥	G-GB	2-氣動薄膜	1-單座式	C-鑄鋼
	A-API	3-氣動活塞	2-套筒式	S-不銹鋼
			3-三通式
