美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動薄膜單座調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

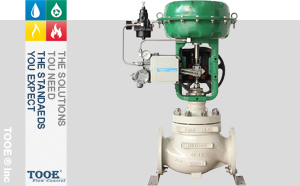

氣動薄膜單座調節閥產品概述
氣動調節閥又稱直行程氣動控制閥，是以壓縮空氣作為動力源，以氣動薄膜執行器為驅動機構，結合閥門定位器接收來自PLC或控制儀表輸出的信號，實現自動控制調節閥開度，精準的調節介質流量、壓力、溫度參數的給定值。ZJHP氣動薄膜單座調節閥采用導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小流通量大，可調范圍廣，流量特性精度高。閥芯導向部分的導向面積大，具有抗振性能強的特點。調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求可靠性及關閉性能高的高溫、低溫及閥前后壓差不大的場合下使用。
 |
 |
 |
氣動薄膜單座調節閥技術參數
| 公稱通徑：DN20-DN300(3/4"-12") | 閥芯形式：非平衡式單座柱塞閥芯 | |
| 公稱壓力：PN 1.0Mpa-10Mpa(150LB-600LB) | 閥體形式：直通鑄造球型閥體 | |
| 適用溫度：-60℃~560℃ | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 適用介質：水；蒸汽；油品等 | 填料材質：V型聚四氟乙烯；柔性石墨 | |
| 連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW | 密封墊：金屬夾石墨密封墊 | |
| 流量特性：線性；等百分比；快開 | 可調范圍：50：1 | |
| 法蘭端面距：IEC 60534；GB12221-89 | 泄漏量標準：ANSIB16.104；GB/T 4213 | |
| 法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 泄漏等級：硬密封IV級(0.01%閥額定容量);軟密封VI級(氣泡級) |
 |
 |
 |

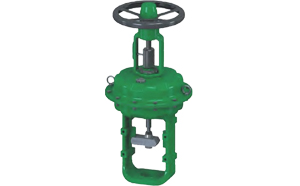

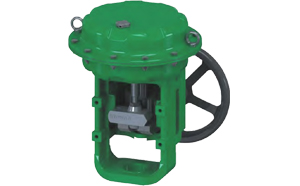

氣動執行機構，為多彈簧薄膜式執行機構，具有重量輕、體積小、輸出力穩定等特點。氣源通過作用在執行器內部的膜片，克服彈簧的反作用力做上下直線運動。在無氣源壓力時，壓縮彈簧反彈釋放壓力推動執行器的推軸往上或者往下運動。該系列執行機構按作用方式不同可分為正作用與反作用兩種類型。薄膜式氣動執行器可選配側裝手輪或頂裝手輪，在現場斷氣源之后，用戶可以通過搖動手輪，來實現閥門的開啟或者關閉。
| 執行器型式： | 多彈簧式薄膜執行機構 |
| 閥作用： | 氣關式FO(配正作用執行機構)，當氣源故障時，執行機構彈簧將閥打開 |
| 氣關式FC(配反作用執行機構)，當氣源故障時，執行機構彈簧將閥關閉 | |
| 膜片材料： | 丁腈橡膠夾增強滌綸織物 |
| 供氣壓力： | 140KPa-340KPa |
| 信號接口： | 內螺紋M16×1.5 |
| 彈簧量程： | 20KPa-100KPa；40KPa-200KPa；80KPa-240KPa |
| 回差： | 小于全行程的1%(帶定位器)；小于全行程的3%-5%(不帶定位器) |
| 基本誤差： | 小于全行程的±1%(帶定位器)；小于全行程的±5%(不帶定位器) |
| 附件(選配)： | 定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥 |
氣動薄膜單座調節閥閥蓋形式
 |
 |

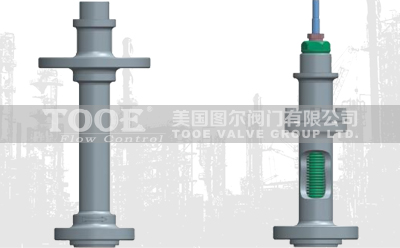

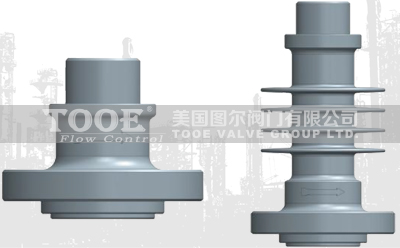

- 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
- 高溫型閥蓋
：通過散熱片增大閥蓋與周圍空氣的接觸面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶
-45℃~530℃
。
- 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。
- 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

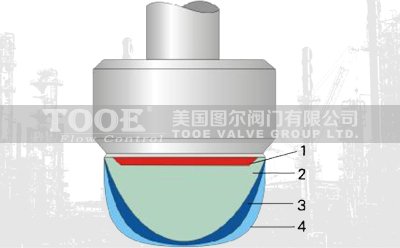

氣動薄膜單座調節閥流量特性
 |
 |
調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
- 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
- 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
- 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。
氣動薄膜單座調節閥構造原理
 |
 |
|
公稱通徑
|
DN/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
閥座直徑
|
mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
Kv
|
線性
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17
|
27
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等比
|
1.6
|
2.8
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
額定行程
|
mm
|
16
|
16
|
16
|
16
|
16
|
25
|
25
|
25
|
40
|
40
|
40
|
60
|
60
|
60
|
|
膜片有效面積
|
350cm2
|
350cm2
|
560cm2
|
900cm2
|
|||||||||||
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
|||||||||||

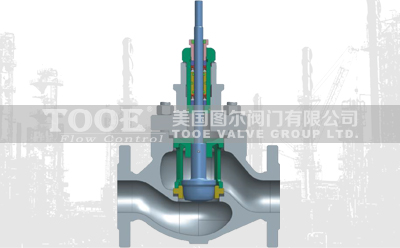

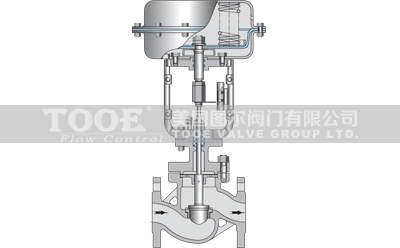

單座調節閥，采用頂部導向不平衡式結構，高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該類型調節閥適用于工況壓差較小的場合，關閉嚴密，適用于對介質流量或者壓力的調節。閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄漏量大等問題。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。
氣動薄膜單座調節閥尺寸結構
 |
 |
|
DN/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
L
|
PN16/40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64/100
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
A
|
285
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
|
|
H1
|
PN16/40
|
126
|
126
|
134
|
157
|
167
|
199
|
214
|
229
|
263
|
293
|
358
|
|
PN64/100
|
138
|
138
|
142
|
165
|
187
|
204
|
219
|
240
|
280
|
300
|
364
|
|
|
H2
|
271
|
271
|
297
|
297
|
297
|
375
|
3758
|
375
|
455
|
455
|
455
|
|
|
H3
|
PN16/40
|
43
|
48
|
57
|
66
|
80
|
92
|
100
|
120
|
134
|
156
|
199
|
|
PN64/100
|
49
|
54
|
61
|
70
|
84
|
97
|
105
|
125
|
138
|
163
|
206
|
|
|
kg
|
PN16/40
|
21
|
22
|
24
|
32
|
38
|
62
|
67
|
83
|
132
|
160
|
245
|
|
PN64/100
|
24
|
25
|
30
|
42
|
52
|
78
|
82
|
102
|
170
|
190
|
285
|
|
