| 產品信息 | |
| 產品型號：GL41H;KG-3-1-C | 產品壓力：1.0Mpa-16Mpa |
| 產品口徑：DN15-DN1000 | 產品材質：鑄鋼 碳鋼 WCB |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【鑄鋼法蘭Y型管道過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
鑄鋼法蘭Y型管道過濾器概述

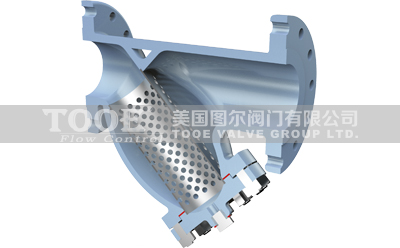

在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態下，就能夠對積存在過濾網中的雜物及垃圾進行清理、清掃。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型銅過濾器適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
 |
 |
 |
鑄鋼法蘭Y型管道過濾器參數
| 公稱通徑：DN15-DN1000 | 閥體材質：鑄鋼；碳鋼；WCB；鉻鉬鋼 | |
| 公稱壓力：1.0Mpa-16Mpa | 濾網材質：不銹鋼 | |
| 適用溫度：-20℃~300℃ | 適用介質：水、油、氣 | |
| 設計標準：GB/T14382-2008；SH/T3411-1999 | 密封試驗：GB/T13927-2008 |
不銹鋼篩網目數與粒徑(μm)對照表
|
孔目數目(英寸)
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
|
絲徑
|
0.508
|
0.457
|
0.376
|
0.315
|
0.315
|
0.315
|
0.273
|
|
可攔截粒徑(μm)
|
2032
|
1660
|
1438
|
1279
|
1096
|
955
|
882
|
|
有效面積(%)
|
64
|
61
|
63
|
65
|
61
|
57
|
59
|
|
孔目數目(英寸)
|
24
|
26
|
28
|
30
|
32
|
36
|
38
|
|
絲徑
|
0.273
|
0.234
|
0.234
|
0.234
|
0.234
|
0.234
|
0.213
|
|
可攔截粒徑(μm)
|
785
|
743
|
673
|
614
|
560
|
472
|
455
|
|
有效面積(%)
|
59
|
59
|
56
|
53
|
50
|
46
|
46
|
|
孔目數目(英寸)
|
40
|
50
|
60
|
80
|
100
|
120
|
|
|
絲徑
|
0.193
|
0.152
|
0.122
|
0.102
|
0.081
|
0.081
|
|
|
可攔截粒徑(μm)
|
442
|
356
|
301
|
216
|
173
|
131
|
|
|
有效面積(%)
|
59
|
50
|
51
|
47
|
46
|
38
|
|
 |
 |

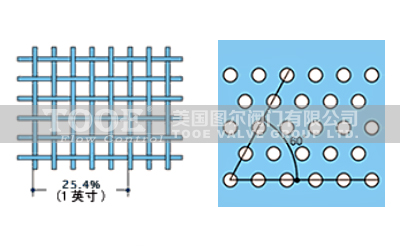

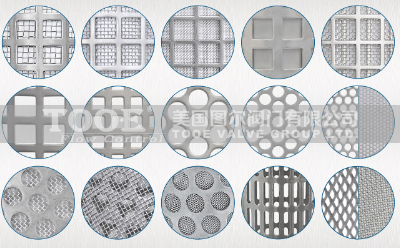

不銹鋼鋼絲網型表述為目數(Mesh)。目數是表示鐵絲網孔數的單位，平紋時，指1英寸間1列的網眼數。目數越大，網眼越密。但是，即使是相同目數，由于線直徑不同，孔徑面積也不同。右圖中1英寸間1列有5個網眼，是5目的過濾網。過濾器中內置了用于清除流體中雜物的過濾網。但需要考慮流體的種類、規定的壓力、流速等，來選擇過濾網的目數。過濾網中分為在不銹鋼板上按規定間距開孔的多孔板過濾網和使用不銹鋼線編成的平紋或疊紋的鐵絲網以及在該鐵絲網上安裝加固用多孔板的雙重結構網篩。多孔型在表示網眼密度時，不使用目數。多孔板表述為孔徑×間距。
|
目數
|
微米
|
目數
|
微米
|
目數
|
微米
|
目數
|
微米
|
|
2.5
|
7925
|
12
|
1397
|
60
|
245
|
325
|
47
|
|
3
|
5880
|
14
|
1165
|
65
|
220
|
425
|
33
|
|
4
|
4599
|
16
|
991
|
80
|
198
|
500
|
25
|
|
5
|
3962
|
20
|
833
|
100
|
165
|
625
|
20
|
|
6
|
3327
|
24
|
701
|
110
|
150
|
800
|
15
|
|
7
|
2794
|
27
|
589
|
180
|
83
|
1250
|
10
|
|
8
|
2362
|
32
|
495
|
200
|
74
|
2500
|
5
|
|
9
|
1981
|
35
|
417
|
250
|
61
|
3250
|
2
|
|
10
|
1651
|
40
|
350
|
270
|
53
|
12500
|
1
|
鑄鋼法蘭Y型管道過濾器尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
125
|
150
|
160
|
180
|
195
|
215
|
250
|
285
|
300
|
350
|
380
|
480
|
545
|
605
|
660
|
780
|
850
|
885
|
1150
|
|
H
|
102
|
119
|
125
|
145
|
164
|
186
|
238
|
273
|
306
|
310
|
400
|
470
|
480
|
640
|
642
|
830
|
900
|
1000
|
1200
|
