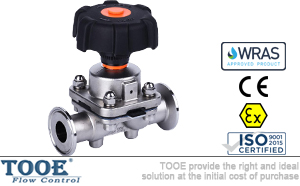

手動衛生級隔膜閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動衛生級隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

手動衛生級隔膜閥概述

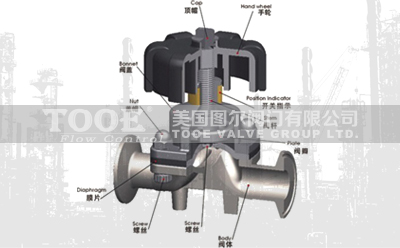

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現，當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態，當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。隔膜將流體和驅動部完全隔離，密封性優良的結構。因為其結構上沒有普通閥門最有可能泄漏的壓蓋填料部，所以在密封性的維持和防止雜菌污染方面性能優良。無菌隔膜閥符合各式國際標準設計，滿足各種配置需求。閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。

手動衛生級隔膜閥參數

公稱通徑：DN8-DN150		閥體材質：不銹鋼304/316/316L
公稱壓力：PN1.0Mpa；1.6Mpa		隔膜材質：EPDM；EPDM+PTFE
適用溫度：-20℃~150℃		閥桿材質：不銹鋼304
適用介質：水；氣；油		接口標準：ISO；DIN；ASME BPE.3A；BS
表面處理：外Ra≤0.5μm（SF1）；內Ra≤0.375μm（SF4）		接口方式：快裝；焊接；法蘭；單卡(一端焊接，一端快裝)

手動衛生級隔膜閥特點

流路構成部件只有主體和隔膜，不會與污染流體的材料、潤滑劑接觸，具有防止污染流體的良好結構。因為是將隔膜壓入到主體的堰口部的閥座密封方式，沒有類似球閥和蝶閥的旋轉滑動部，所以幾乎不會產生顆粒。隔膜有軟性人造橡膠(EPDM)和硬性人造橡膠(TFM)可供選擇。硬性人造橡膠由軟性人造橡膠支撐。2片式設計允許兩片人造橡膠各自獨立地工作，這樣可減少因不同的熱屬性而引起的張緊。

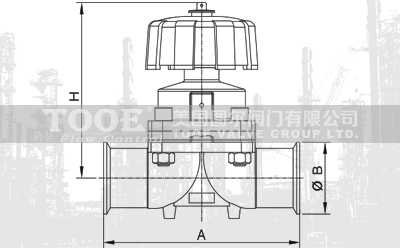

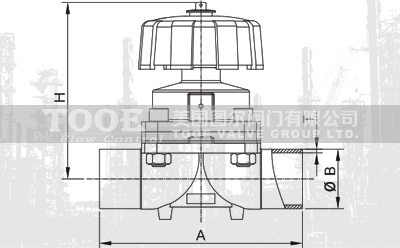

手動衛生級隔膜閥尺寸

Size	A	B	H	T	Size	A	B	H
12.7	74.0	12.7	93.5/102.5	1.5	12.7	74.0	25.4	93.5/102.5
19	108.0	19.1	93.5/102.5	1.5	19	108.0	25.4	93.5/102.5
25	118.0	25.4	111.5/122	1.5	25	118.0	50.5	111.5/122
32	127.0	31.8	144.5/160	1.5	32	127.0	50.5	144.5/160
38	146.0	38.1	144.5/160	1.5	38	146.0	50.5	144.5/160
51	190.0	50.8	167/190	1.5	51	190.0	64.0	167/190
63	216.0	63.5	199/228	2.0	63	216.0	77.5	199/228

Size	A	B	H	T	Size	A	B	H
DN10	74.0	12.0	93.5/102.5	1.5	DN10	74.0	25.0	93.5/102.5
DN15	108.0	18.0	93.5/102.5	1.5	DN15	108.0	34.0	93.5/102.5
DN20	118.0	22.0	111.5/122	1.5	DN20	118.0	50.5	111.5/122
DN25	127.0	28.0	111.5/122	1.5	DN25	127.0	50.5	111.5/122
DN32	146.0	34.0	144.5/160	1.5	DN32	146.0	50.5	144.5/160
DN40	146.0	40.0	144.5/160	1.5	DN40	146.0	50.5	144.5/160
DN50	190.0	52.0	167/190	1.5	DN50	190.0	64.0	167/190
DN65	216.0	70.0	199/228	2.0	DN65	216.0	91.0	199/228
