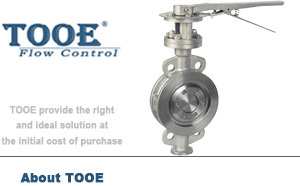

三偏心雙向密封手動對夾蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【三偏心雙向密封手動對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

三偏心雙向密封手動對夾蝶閥概述

硬密封手動三偏心蝶閥為三偏心設計結構(可采用多層次或彈性密封結構)，這種結構保證閥門閥板密封只是在關閉位置時才與閥座接觸，因此不會產生摩擦或磨損，并產生一種扭矩使彈性密封具有足夠的壓實性能，確保密封面接觸均勻一致。廣泛適用于各種苛刻要求的場合，如石油煉制、天然氣開采、化學工業、電站、鋼鐵冶金及城市供熱等多種介質工況。

三偏心雙向密封手動對夾蝶閥參數

公稱通徑：DN50-DN200(2"-8")		公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-40℃~300℃		適用介質：水、油品、蒸汽
閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M		蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M
閥座材質：不銹鋼、不銹鋼+STL硬質合金		密封圈材質：304+石墨
閥桿材質：不銹鋼		填料材質：柔性石墨/PTFE
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448		結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092		檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266

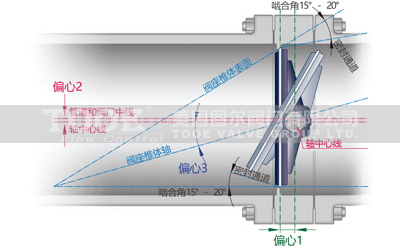

三偏心雙向密封手動對夾蝶閥三偏心原理

閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的"無摩擦"，延長了閥門的使用壽命。 偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

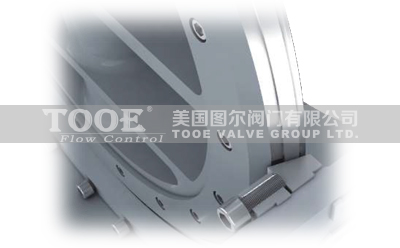

三偏心雙向密封手動對夾蝶閥密封結構

板密封結構	金屬硬對硬可更換閥座結構

1. 常規型：多層次密封圈固定在蝶板上，易于更換與調整，密封可靠，適用于大部分場合。
2. 可更換閥座型：體、板座均可更換，便于維修與更換，降低了維護成本。
3. 體密封結構：密封圈固定在閥體上，開啟過程中密封圈不隨蝶板運動，因此不容易損壞；在結構長度較短的情況下，由于板密封結構增加了蝶板的厚度，很容易超出閥體，這時就更適合使用體密封。

三偏心雙向密封手動對夾蝶閥性能特點

- 密封副間無任何摩擦：閥門的密封副采用獨特的幾何原理設計，在整個開關過程中蝶板密封圈與閥座之間沒有任何摩擦。
- 防飛出閥桿：當閥桿與蝶板的連接一旦在使用過程中出現失效，閥桿不會沖出閥體傷害操作者。
- 耐高溫性：整個閥門的內件結構中沒有任何橡膠、塑料材質零件，閥門具有耐高溫的性能。
- 軸承保護：高溫型閥門中的軸承被預壓縮的柔性石墨環保護，管道中的介質不能進入軸承，提高了閥門的抗卡滯能力。
- 扭矩關斷特性：三偏心蝶閥靠扭矩實現關斷，不會出現關閉過頭現象(無需限位調整)。
- 零泄漏：閥門關閉時，多層次金屬密封圈嵌入閥座孔內，產生很強的吻合力；閥門進行正向壓力試驗時，可實現零泄漏。

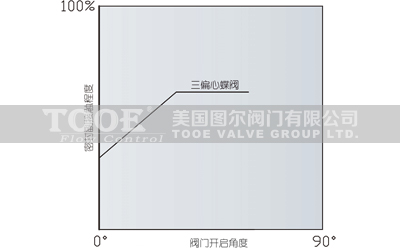

三偏心雙向密封手動對夾蝶閥流量特性

閥門Kv值
SIZE	蝶板開啟角度
DN	5°	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°	65°	70°	75°	80°	85°	90°
80	0.85	5	12	20	26	34	40	45	52	60	70	82	95	110	124	135	140	142
100	1.7	10	22	36	48	62	73	85	98	113	130	152	175	200	225	245	260	260
150	13	26	39	50	66	85	116	152	202	258	320	385	460	535	605	655	690	690
200	26	48	70	92	120	160	210	280	370	470	585	710	840	980	1113	1230	1268	1268

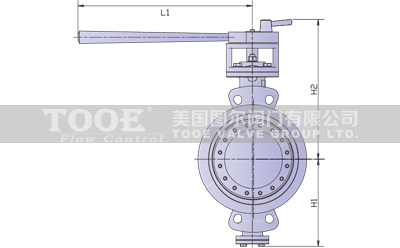

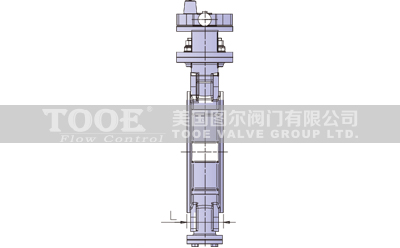

三偏心雙向密封手動對夾蝶閥尺寸

表格尺寸參數為WCB閥體、WCB閥板、1.6Mpa/2.5Mpa/150LB
DN	80	100	125	150	150
L	64	64	70	76	76
L1	300	300	320	320	320
H1	135	150	165	182	182
H2	230	250	285	300	300

三偏心雙向密封手動對夾蝶閥安裝說明

1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。
2、蝶閥可安裝在設備管道上的任意位置，但有傳動裝置的，應直立安裝，即傳動裝置必須垂直水平管路的位置。安裝位置有利于操作和檢查。
3、蝶閥安裝時應盡量讓介質從閥門的旋轉軸往密封面方向流過，因為正向密封性能優于反向密封。
4、蝶閥與管道的連接螺栓，安裝時應按對角線方向多次擰緊，連接螺栓不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
5、開啟閥門時要逆時針轉動手輪，關閉時要順時針轉動手輪，要按開啟、關閉指示標記旋轉到位。
6、電動蝶閥出廠已將行程調好，為防止電源接通方向搞錯，第一次接通電源前先手動開至半開位置，檢查指示盤方向與閥門開啟方向是否一致。
7、閥門在使用時，如發現故障，應立即停止使用，查明原因及清除故障。
8、閥門的保管：未安裝使用的閥門應存放在干躁的室內，堆放整齊，不允許露天存放，防止損壞和銹蝕，保管時間較長的閥門，要定期清洗、吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面，防止雜質進入內腔。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口三偏心雙向密封手動對夾蝶閥"產品。
