美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【波紋管密封閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

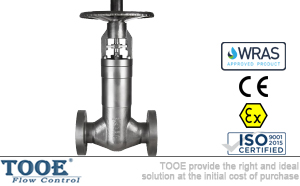

波紋管密封閘閥概述
WZ41H(W)波紋管閘閥其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；雙重的密封設計(波紋管+填料)若波紋管失效，閥門的閥桿填料也會避免泄漏。
 |
 |
 |
波紋管密封閘閥參數
| 公稱通徑：DN15-DN600 | 閥體材質：GS-C25/CF8/CF8M/CF3//CF3M/WC6/WC9 | |
| 公稱壓力：1.6Mpa-10.0Mpa(150LB-600LB) | 波紋管：不銹鋼 | |
| 適用溫度：-30℃~425℃ | 連接法蘭：DIN EN 1092-1；ASME B16.5 | |
| 適用介質：蒸汽、導熱油、水、其它化工介質 | 結構長度：DIN EN 558；ASME B16.5 | |
| 設計標準：DIN EN 12516；ASME B16.34 | 試驗檢驗：DIN EN 12266；API 598 |

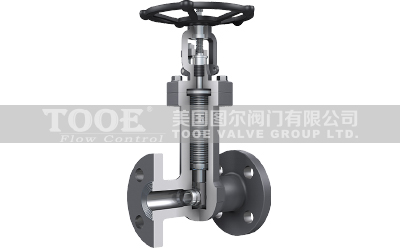

波紋管密封閘閥構造
 |
 |
1. 關鍵部件金屬波紋管，下端與閥桿組件自動滾焊焊接，上端與連接板自動滾焊焊接，在介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2. 閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3. 雙重密封設計(波紋管+填料)，若波紋管不幸失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4. 閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑。
5. 人體工學設計手輪，使用壽命長，操作輕松便捷，更安全可靠。
波紋管密封閘閥尺寸
 |
 |
|
NPS
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
900
|
|
L
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
290
|
310
|
350
|
390
|
430
|
470
|
510
|
|
H
|
260
|
350
|
420
|
500
|
520
|
610
|
700
|
900
|
1050
|
1200
|
1400
|
1580
|
1900
|
2300
|
2600
|
3200
|
4400
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口波紋管密封閘閥"產品。
