法蘭四通球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭四通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

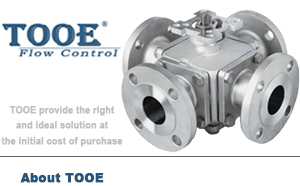

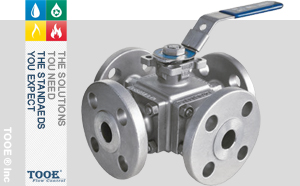

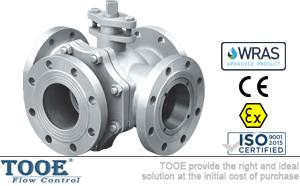

法蘭四通球閥概述

四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，閥門四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。法蘭四通球閥只需操作板手或執行器將球體轉動90°，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

法蘭四通球閥參數

公稱通徑：DN15-DN250(1/2"-10")		公稱壓力：1.6Mpa-6.4Mpa(150LB-300LB)
適用溫度：-40~180℃		閥體材質：鑄鋼 / 不銹鋼
適用介質：水、油、氣		閥桿材質：不銹鋼
連接方式：法蘭連接		球體材質：不銹鋼

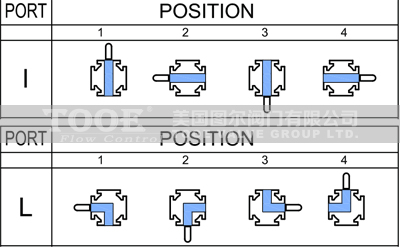

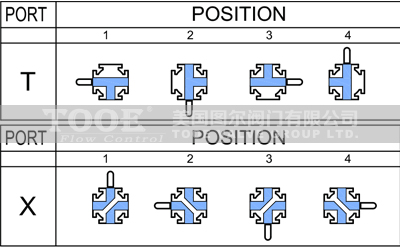

法蘭四通球閥流向

法蘭四通球閥由LL型四通球閥組成，"LL"型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相對的兩個通道實現兩兩互通。該四通換向球閥，一閥實現正反供水切換，每轉90°，供水方式切換一次。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭四通球閥"產品。
