螺紋四通球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【絲扣螺紋四通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

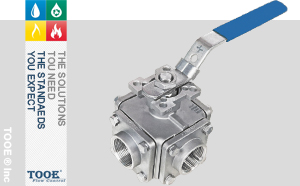

螺紋四通球閥概述

四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，閥門四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。

螺紋四通球閥參數

公稱通徑：1/4"-2"		公稱壓力：800-1000PSI WOG
適用溫度：-40~180℃		閥體材質：不銹鋼CF8/CF8M
適用介質：水、油、氣		閥桿材質：不銹鋼
連接方式：內螺紋/快裝		球體材質：不銹鋼

螺紋四通球閥流向

絲扣螺紋四通球閥只需操作板手或執行器將球體轉動90°，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

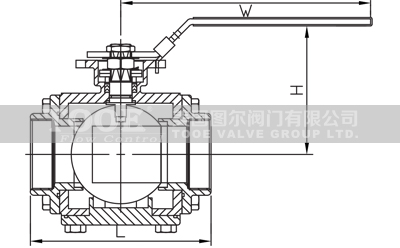

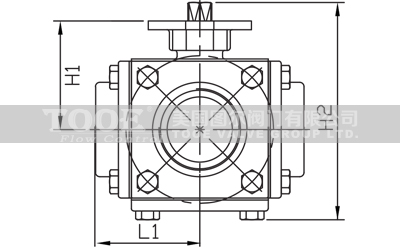

螺紋四通球閥尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L	75.7	75.7	75.7	86.6	103	118.2	125.8	149
F	76.5	76.5	76.5	89.2	101.6	115.4	125.2	148.6
E	132	132	132	132	180	180	225	225
H	64.9	64.9	64.9	71.6	94.3	100	115.7	124.9
H1	36.8	36.8	36.8	44.1	55.1	60.7	75.2	84.4

SIZE	1/2"	3/4"	1"	1 1/2"	2"	2 1/2"	3"	4"
L	87	100	117	150	180	192	222	272
L1	43.5	50	58.5	75	90	96	111	136
H	82	87	97	110.5	118	135	160	184
H1	48	53	63	75.5	83	100	125	135
H2	18.5	20	23	23.5	21	27	37.5	38.5
W	135	135	200	220	240	300	300	360
