| 產品信息 | |
| 產品型號：DRVZ;HC42X;EG-3-2-X-Q | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN50-DN500 | 產品材質：鑄鐵 鑄鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【導流式靜音止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
導流式靜音止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。

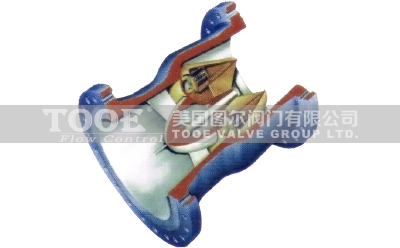

靜音止回閥又稱球截止式止回閥或噴嘴式止回閥，可在無水錘的情況下關閉。靜音止回閥的設計目的是通過在反向速度達到破壞水平之前非常迅速地關閉來應對高的減速率。靜音止回閥廣泛應用于正流量可以快速轉換為逆流量的場合。DRVZ,HC42X消音主要由閥體、閥座、導流體、閥瓣、軸承及彈片彈簧等主要零件組成，內部水流通路采用流線型設計，水體損失與同類止回閥比較約為1/3-1/4，同時，停泵時其閥瓣關閉時間很短，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果。
 |
 |
 |
導流式靜音止回閥參數
| 公稱通徑：DN50-DN500 | 閥體材質：球墨鑄鐵、鑄鋼、不銹鋼 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 閥座材質：不銹鋼 | |
| 適用溫度：0℃~100℃ | 閥瓣材質：球墨鑄鐵、不銹鋼、鑄鋼 | |
| 適用介質：水、油品、非腐蝕性液體 | 彈簧材質：不銹鋼 | |
| 設計制造：GB/T 12233 | 閥桿材質：不銹鋼 | |
| 結構長度：GB/T 12221 | 導流體：球墨鑄鐵、鑄鋼 | |
| 連接法蘭：GB/T 17241.6-2008 | 試驗檢驗：GB/T13927-2008 |
導流式靜音止回閥特性
 |
 |
- 閥體采用流線型寬體結構，無轉彎及尖凸，因而壓力損失小，噪音也小。
- 閥瓣行程短，減少了閥瓣的關閉時間，有效地降低了水錘的沖擊。
- 設置內彈簧使閥瓣運動平穩可靠，在無流量的情況下能自動關閉閥瓣，防止介質倒流。
- 閥的任何一處的流通面積均大于或等于公稱通徑的截面積，從而使流速基本保持穩定，杜絕了渦流及氣蝕的產生，降低了產生噪音的可能性。
- 體積小、重量輕、外形美觀，可任意角度及位置安裝；內外表面可噴涂環保涂層，確保產品的防腐蝕及安全性。

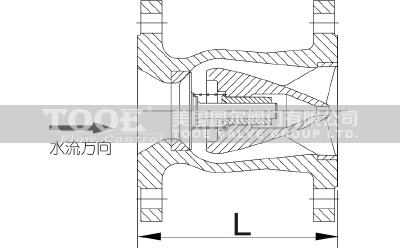

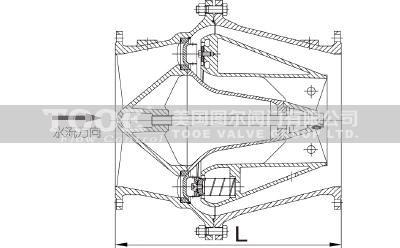

導流式靜音止回閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
120
|
150
|
180
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口導流式靜音止回閥"產品。
