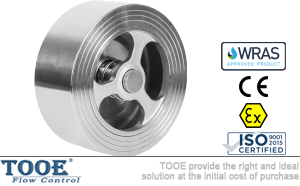

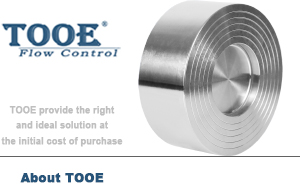

升降式單瓣對夾止回閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【升降式單瓣對夾止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

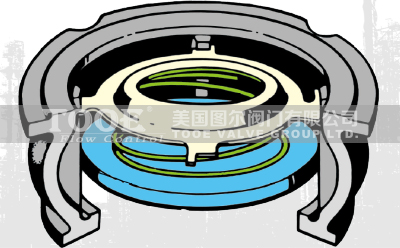

升降式單瓣對夾止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
H71/2X/H/W升降式對夾止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合。密封面可為本體堆焊耐磨材料或襯橡膠。水平或垂直安裝于管路系統，防止介質倒流。
 |
 |
 |
升降式單瓣對夾止回閥參數
| 公稱通徑：DN15-DN200(1/2"-8") | 閥體材質：碳鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：1.0Mpa-16Mpa(150LB-900LB) | 閥板材質：碳鋼WCB；不銹鋼304/316/316L | |
| 適用溫度：-40℃~425℃ | 設計制造：API594；API6D；JB/T8937 | |
| 適用介質：水；油品；蒸汽；空氣 | 檢驗試驗：API598；GB/T26480 | |
| 壓力溫度：ASME B16.34；DIN2401；GB/T12224 | 結構長度：API594；API6D；DIN3202；JB/T8937 |
升降式單瓣對夾止回閥特性
 |
 |
| - 結構長度短，其結構長度只有傳統法蘭止回閥的1/4-1/8 | - 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4-1/20 |
| - 水平管道或垂直管道均可使用，安裝方便 | - 閥瓣關閉快速，水錘壓力��；閥瓣行程短，關閉沖擊力小 |
| - 流道通暢，流體阻力�。粍幼黛`敏，密封性能好 | - 整體結構、簡單緊湊、造型美觀；使用壽命長，可靠性高 |
升降式單瓣對夾止回閥流體阻力系數/流量系數/開啟壓力
|
公稱通徑
|
閥門全開啟
時流體阻力 系數ζ |
閥門常溫下
閥門開啟時 的水流量系數 |
流體的流向
|
|||||
|
↑
|
↓
|
→
|
||||||
|
DN
|
NPS
|
Kv(m3/h)
|
Cv(U.Sh)
|
Cv(U.K)
|
開啟壓力近似值KPa
|
|||
|
15
|
1/2
|
6.4
|
2.6
|
3.0
|
2.5
|
3
|
2
|
2.5
|
|
20
|
3/4
|
5.1
|
6.4
|
7.5
|
6.3
|
3
|
2
|
2.5
|
|
25
|
1
|
4.1
|
12.6
|
14.8
|
12.3
|
3
|
2
|
2.5
|
|
32
|
1 1/4
|
4.1
|
19.7
|
23.1
|
19.3
|
3
|
2
|
2.5
|
|
40
|
1 1/2
|
3.8
|
29.5
|
34.5
|
28.9
|
3
|
2
|
2.5
|
|
50
|
2
|
3.5
|
54.6
|
63.9
|
53.5
|
3
|
2
|
2.5
|
|
65
|
2 1/2
|
3.5
|
85.4
|
99.9
|
83.7
|
3
|
2
|
2.5
|
|
80
|
3
|
3.2
|
128
|
150
|
125
|
3
|
2
|
2.5
|
|
100
|
4
|
2.8
|
244
|
286
|
249
|
3
|
2
|
2.5
|
|
125
|
5
|
2.9
|
375
|
439
|
368
|
3
|
1
|
2.2
|
|
150
|
6
|
3.1
|
522
|
611
|
512
|
3
|
1
|
2.2
|
|
200
|
8
|
3.2
|
915
|
1070
|
897
|
3
|
1
|
2.2
|

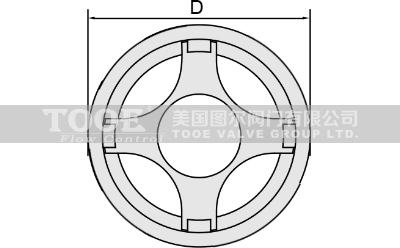

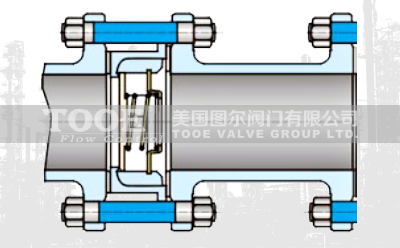

升降式單瓣對夾止回閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
28
|
28
|
30
|
35
|
40
|
45
|
56
|
60
|
70
|
80
|
100
|
110
|
132
|
|
D
|
52
|
62
|
72
|
83
|
93
|
107
|
124
|
138
|
162
|
190
|
220
|
270
|
328
|
|
KG
|
0.12
|
0.24
|
0.34
|
0.53
|
0.80
|
1.2
|
2.2
|
3.1
|
5.7
|
10
|
14
|
24
|
35
|
