| 產品信息 | |
| 產品型號：CS41H;JG-3-1-C/S | 產品壓力：PN1.0Mpa-6.4Mpa |
| 產品口徑：DN15-DN150 | 產品材質：鑄鋼WCB;鉻鉬鋼;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【機械自由浮球式蒸汽疏水閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
機械自由浮球式蒸汽疏水閥概述
機械自由浮球式蒸汽疏水閥根據浮力原理，利用凝結水與蒸汽的密度差，通過凝結水液位變化，自動調節閥座孔的開度，使空心浮球表面貼合閥座來開啟或關閉閥門，達到阻氣排水的目的。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。自由浮球式蒸汽疏水閥確保冷凝水連續、瞬時排放，沒有冷凝水滯留，提高換熱效率，且不受背壓影響。內置不銹鋼過濾器，防止雜質或管垢進入閥內。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得良好的加熱效果。
 |
 |
 |
機械自由浮球式蒸汽疏水閥參數
| 公稱通徑：DN15-DN150(1/2"-6") | 公稱壓力：PN 1.0Mpa-6.4Mpa(150LB-300LB) | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 浮球材質：不銹鋼304/316 | 排氣組件：不銹鋼 | |
| 閥體材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | 閥蓋材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | |
| 閥座材質：不銹鋼9Cr18；304+STL合金 | 過濾網材質：不銹鋼304 |

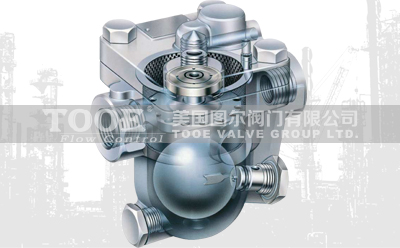

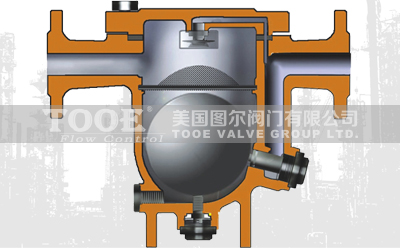

機械自由浮球式蒸汽疏水閥結構
 |
 |
機械自由浮球式蒸汽疏水閥主要由浮球和自動排空裝置組成，閥腔內的動作元件--不銹鋼空心浮球，采用高精度研磨工藝制造，整個球面均可做密封面，工作時無集中磨損，使用壽命長，閥腔內無易損件，可靠性高。能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得較高的熱效率。蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。

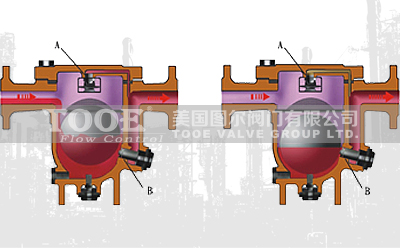

機械自由浮球式蒸汽疏水閥原理
 |
 |
1、當設備剛啟動時，疏水閥是涼的，膜盒感溫元件收縮，閥口(A)開放，連續排出初始空氣，實現快速啟動。2、當冷凝水進入疏水閥時，空氣從閥口(A)排出，浮球隨冷凝水液位上升，冷凝水從閥口(B)排出。3、當熱凝水及蒸汽進入疏水閥時，膜盒內感溫液體受熱膨脹，帶動閥片關閉閥口(A)，浮球隨凝結水液位調節閥口(B)，排出熱凝水。4、當凝結水停止進入疏水閥時，浮球隨液位下降關閉閥口(B)，由于閥口(B)總是在凝結水液位以下，形成水封，無蒸汽泄漏。

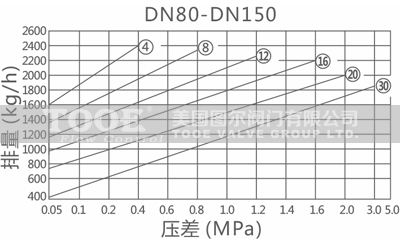

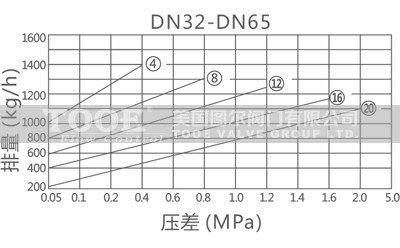

機械自由浮球式蒸汽疏水閥排量
 |
 |
- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

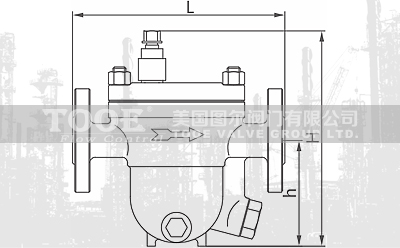

機械自由浮球式蒸汽疏水閥尺寸
 |
 |
|
DN
|
15
|
20
|
25B
|
25D
|
32
|
40
|
50D
|
50F
|
65
|
80
|
100
|
125
|
150
|
|
L
|
195
|
195
|
215
|
270
|
270
|
280
|
290
|
340
|
340
|
340
|
430
|
430
|
480
|
|
H
|
195
|
200
|
210
|
240
|
240
|
250
|
250
|
300
|
300
|
425
|
410
|
420
|
506
|
|
h
|
97
|
103
|
105
|
130
|
130
|
140
|
140
|
175
|
175
|
190
|
225
|
260
|
311
|
|
W
|
125
|
130
|
130
|
172
|
172
|
172
|
172
|
210
|
210
|
220
|
260
|
280
|
302
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因為不同壓差小，疏水閥的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因為設備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
