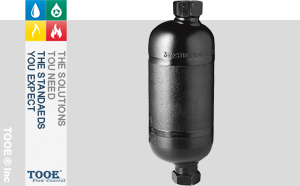

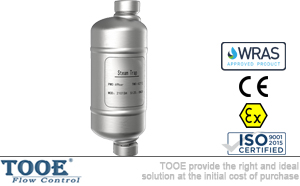

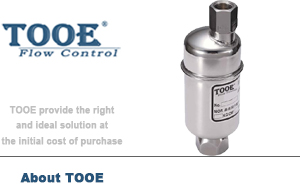

不銹鋼倒吊桶過熱蒸汽疏水閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 疏水閥 > 機械式疏水閥 |
| 產品信息 | |
| 產品型號：P11H | 產品壓力：最大壓差4.5MPa |
| 產品口徑：DN15 DN20 DN25 | 產品材質：碳鋼WCB;不銹鋼304 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼倒吊桶過熱蒸汽疏水閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
不銹鋼倒吊桶過熱蒸汽疏水閥概述

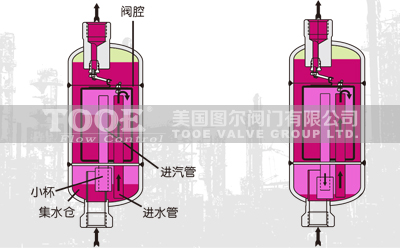

倒置桶過熱蒸汽疏水閥專門用來克服過熱，高壓，小負荷等多種不利因素。為了使蒸汽疏水閥在極端惡劣的工況下也能正常工作，圖爾閥門改良了一種獨特的帶有集水倉的倒置桶型疏水閥。集水倉存集足夠的凝結水，保證在整個排放周期都能夠保持水封。集水倉中的小杯可以在進汽管口上下浮動。凝結水上升時，它封住進汽管。凝結水流入閥內，由于集水倉收集凝結水并且允許蒸汽從倒置桶下部流進，故在集水期間排放閥緊密關閉，不存在滴漏現象。
 |
 |
 |
不銹鋼倒吊桶過熱蒸汽疏水閥參數
| 公稱通徑：DN15-DN25(1/2"-1") | 公稱壓力：PN 1.0Mpa-4.0Mpa | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 吊桶/杠桿：不銹鋼304/316 | 閥體材質：碳鋼WCB；不銹鋼304 |

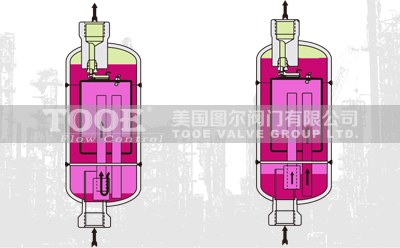

不銹鋼倒吊桶過熱蒸汽疏水閥原理
 |
 |
排放閥孔全開：由于通往閥腔的進汽管被密封，凝結水從集水倉流經進水管進入閥腔，倒置桶下沉，打開排水閥嘴，周期性的開始排水。
排水周期結束：當集水倉中的凝結水位下降，使封閉進汽管的小杯落下，從而打開了蒸汽進入閥體的通道。
閥門關閉：當蒸汽進入集水倉，再經進汽管進入閥腔內的倒置桶內，排水閥緊緊關閉。
重復以上循環：當集水倉中的凝結水位升高時，小杯浮起直至再次封閉了進汽管，下一個循環周期開始。

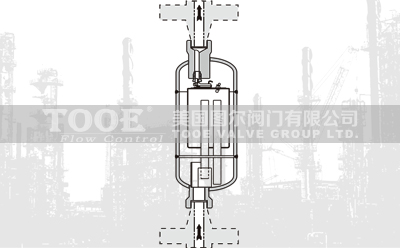

不銹鋼倒吊桶過熱蒸汽疏水閥尺寸
 |
 |
|
DN
|
A
|
B
|
C
|
KG
|
|
15
|
70
|
154
|
14
|
1
|
|
20
|
70
|
154
|
14
|
1
|
|
25
|
70
|
154
|
14
|
1
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因?yàn)椴煌瑝翰钚。杷y的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
