雙向全天候阻火呼吸閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【雙向全天候阻火呼吸閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

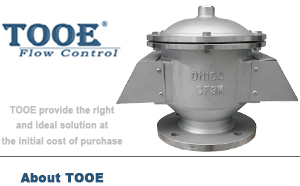

雙向全天候阻火呼吸閥概述

HXF1阻火呼吸閥是固定在儲罐頂上的通風裝置閥門，以保證罐內壓的正常狀態，防止罐內超壓或超真空合儲罐遭受損壞，也可減少液體揮發損耗。又名BLF1雙向阻火呼吸閥，HXF1雙嘴阻火呼吸閥。呼吸閥是一種用于石油、化工、天然氣等行業的低壓保護設備。它可以用來保持儲罐壓力始終處于正常狀態，降低儲罐內揮發性液體的蒸發損失，并保持儲罐免受超壓或超真空的破壞。目前呼吸閥結構基本分為：重力荷載和彈簧荷載。

雙向全天候阻火呼吸閥參數

公稱通徑：DN25-DN500		公稱壓力：0.6Mpa-1.6Mpa
適用溫度：-30℃~60℃		連接形式：法蘭連接
閥體材質：碳鋼、不銹鋼、鋁合金		適用介質：汽油、煤油、柴油等其它石化化工物料
閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯		阻火層：不銹鋼
密封座：PTFE聚四氟乙烯		制造標準：GB5908-86；SY7511-87
檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000		法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113

雙向全天候阻火呼吸閥操作壓力

等級	A	B	C	D
呼出壓力	+355Pa (36mmH2O)	+980Pa (100mmH2O)	+1765Pa (180mmH2O)	由用戶定
吸入壓力	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-295Pa (30mmH2O)	由用戶定

呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

雙向全天候阻火呼吸閥通氣量和泄漏量

代號	DN	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

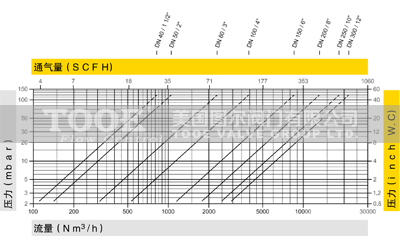

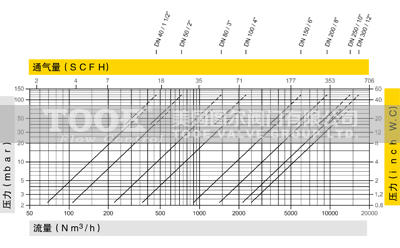

雙向全天候阻火呼吸閥通氣量曲線

壓力釋放曲線圖	真空吸入曲線圖

注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。

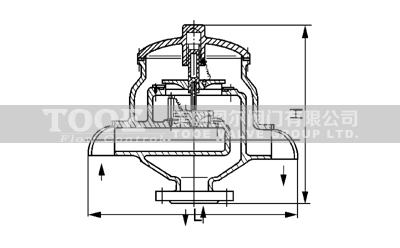

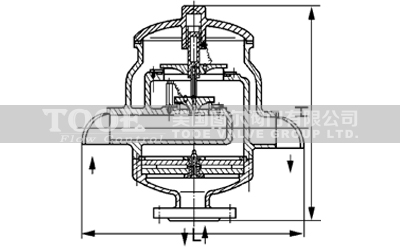

雙向全天候阻火呼吸閥尺寸

DN	50	80	100	150	200	250	300	400
L	300	450	450	650	850	1000	1100	1250
H	280	430	430	530	630	740	820	940
H/帶阻火	350	500	500	600	700	820	900	1020

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口雙向全天候阻火呼吸閥"產品。
