防爆阻火呼吸閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【防爆阻火呼吸閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

防爆阻火呼吸閥概述

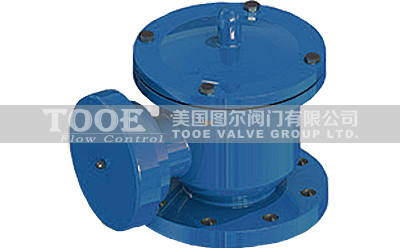

ZFQ-1防爆阻火呼吸閥，又名LFH-IZ阻火呼吸閥，集阻火器與呼吸閥功能為一體的閥門，它是用彈簧限位閥板，由正負壓力決定或呼或吸，不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時破壞，且能減少罐內介質和損耗，是石化儲罐必備的安全設備。適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品：如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食品油等介質儲罐使用，可與液壓安全閥配套使用。

防爆阻火呼吸閥參數

公稱通徑：DN15-DN500		公稱壓力：0.6Mpa-1.6Mpa
適用溫度：-30℃~60℃		連接形式：法蘭連接
閥體材質：碳鋼、不銹鋼、鋁合金		適用介質：汽油、煤油、柴油等其它石化化工物料
閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯		阻火層：不銹鋼
密封座：PTFE聚四氟乙烯		制造標準：GB5908-86；SY7511-87
檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000		法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113

防爆阻火呼吸閥操作壓力

等級	A	B	C	D
呼出壓力	+355Pa (36mmH2O)	+980Pa (100mmH2O)	+1765Pa (180mmH2O)	+4KPa(或由用戶定)
吸入壓力	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-0.5KPa(或由用戶定)

呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

防爆阻火呼吸閥通氣量和泄漏量

代號	DN	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

防爆阻火呼吸閥通氣量曲線

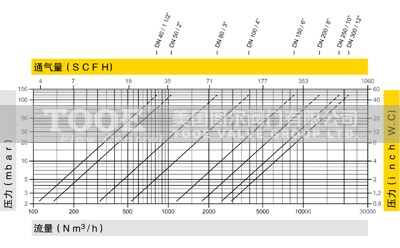

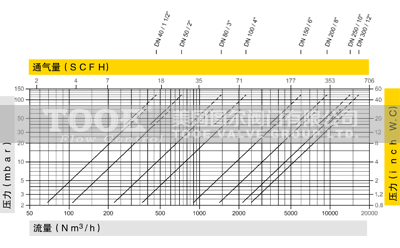

壓力釋放曲線圖	真空吸入曲線圖

注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。

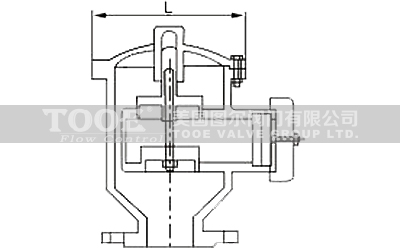

防爆阻火呼吸閥尺寸

DN	25	32	40	50	65	80	100	150	200	2500	400
L	200	230	230	270	300	320	350	410	480	560	670
H	165	185	190	220	230	260	280	330	380	420	520
Kg	5.5	8	9	10	13	16.5	20	32	47	68	-
