| 產品信息 | |
| 產品型號：Y43H/W;YG-3-4-C/S | 產品壓力：PN1.0Mpa-16Mpa |
| 產品口徑：DN15-DN500 | 產品材質：鑄鋼WCB;鉻鉬鋼;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【先導活塞式蒸汽減壓閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

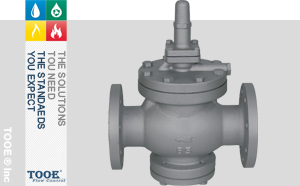

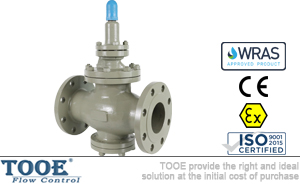

先導活塞式蒸汽減壓閥概述

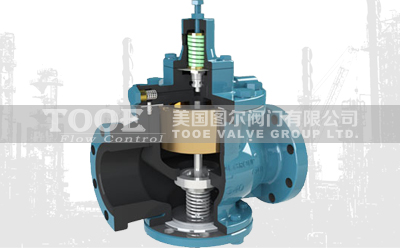

Y43H先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成；主閥由閥座、主閥盤、活塞、彈簧等零件組成，導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節閥門彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。Y43H先導活塞式蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。
 |
 |
 |
先導活塞式蒸汽減壓閥參數
| 公稱通徑：DN15-DN500 | 公稱壓力：PN1.0Mpa-16Mpa | |
| 適用溫度：-20℃≤T≤425 ℃ | 適用介質：蒸汽 | |
| 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | 活塞材質：不銹鋼2Cr13；銅合金 | |
| 閥座閥盤：不銹鋼2Cr13 | 膜片材質：不銹鋼1Cr18Ni9Ti | |
| 調節彈簧：彈簧鋼60Si2Mn | 性能試驗：GB/T 12245-2006 | |
| 壓力特性偏差(Mpa)P2P：GB/T 12246-2006 | 流量特性偏差(Mpa)P2G：GB/T 12246-2006 |

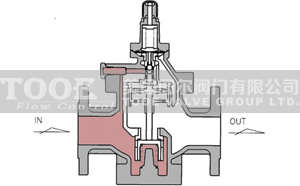

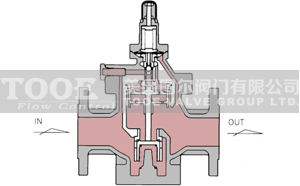

先導活塞式蒸汽減壓閥原理
活塞式蒸汽減壓閥適用于蒸汽介質管路上，通過調節將使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身能量可自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2Mpa/cm2。
 |
 |
 |
減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針方向轉動調節螺釘，壓縮調節彈簧，使膜片下移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后，同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧。付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時主閥瓣在主閥瓣彈簧力的推動下上移，使主閥瓣與主閥座的間隙減小，介質流量隨之減少，使閥后壓力隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣和主閥座間隙增大，介質流量隨之增大，使閥后壓力隨之增高達到新的平衡。

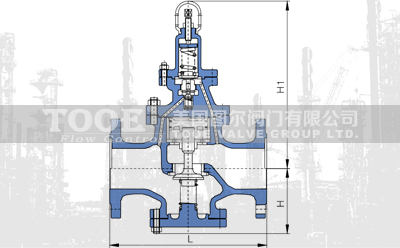

先導活塞式蒸汽減壓閥尺寸
 |
 |
|
先導活塞式蒸汽減壓閥Y43H/Y/F-16
|
|||||||||||||||
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
160
|
180
|
200
|
220
|
250
|
260
|
310
|
350
|
400
|
450
|
500
|
600
|
750
|
850
|
900
|
|
H
|
89
|
101
|
107
|
113
|
120
|
140
|
150
|
150
|
180
|
180
|
225
|
250
|
265
|
390
|
430
|
|
H1
|
312
|
315
|
320
|
325
|
335
|
340
|
360
|
390
|
415
|
440
|
475
|
545
|
575
|
650
|
705
|
|
KG
|
11.5
|
15.5
|
18.7
|
22.7
|
26.5
|
30
|
40
|
48
|
80
|
95
|
125
|
270
|
445
|
680
|
850
|
|
先導活塞式蒸汽減壓閥Y43H/Y/F-25
|
|||||||||||||||
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
-
|
200
|
200
|
220
|
250
|
260
|
310
|
350
|
400
|
450
|
500
|
600
|
750
|
850
|
900
|
|
H
|
-
|
101
|
107
|
113
|
120
|
140
|
150
|
150
|
180
|
180
|
225
|
250
|
265
|
390
|
430
|
|
H1
|
-
|
315
|
320
|
325
|
335
|
340
|
360
|
390
|
415
|
440
|
475
|
545
|
575
|
660
|
710
|
|
KG
|
-
|
17
|
20
|
22.8
|
26
|
27.5
|
42.5
|
52
|
90
|
103
|
144
|
305
|
498
|
720
|
890
|
