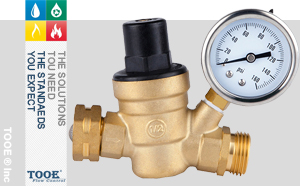

壓力平衡式減壓穩壓閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【壓力平衡式減壓穩壓閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

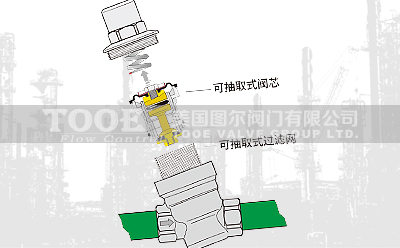

壓力平衡式減壓穩壓閥概述

在居民供水系統中，自來水管網壓力通常偏高且壓力不穩定。減壓閥運用于家庭的自來水供水系統中，起到了降低并且穩定自來水壓力的作用。YG-2-1-T水用減壓閥屬于彈簧薄膜式減壓閥。壓力平衡式減壓穩壓閥能保護樓宇用水裝置(水龍頭、抽水馬桶、熱水器、洗衣機等)免受過高水壓的破壞。因?yàn)?a href="http://www.guojibao.cn">閥門出口壓力不受其入口壓力變化而波動，因此有利于用水裝置的工作穩定，提高使用壽命。

壓力平衡式減壓穩壓閥參數

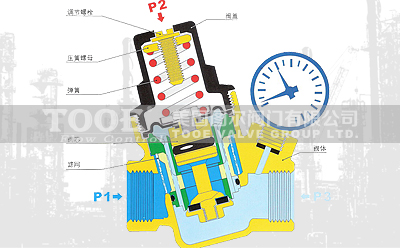

壓力平衡式減壓穩壓閥原理

自來水用減壓穩壓閥利用力學中作用力必須與反作用力相等的原理和彈簧變形量與反作用力的線性關系來達到減壓穩壓的效果(P1閥門入口端壓力；P2彈簧壓力；P3閥門出口端壓力)，P1＞P3=P2。減壓穩壓閥有兩種不同的工作狀態：1、減穩靜壓，保壓(出口定壓關閉)；2、減穩動壓，動態孔板原理。
調節壓簧螺釘設置彈簧預應壓力P，也就是設置閥門出口端壓力。當P3≥P時，彈簧屈服上移直至環口關閉，P1與P3隔離，閥門處于關閉狀態，這就是減穩靜壓的原理；當P3小于P時，彈簧伸張，環口打開，P1向P3補充流量和壓力，產生液體從入口向出口流動。P3流失越大，也就是出口流量越大，P1向P3補充越快(即流量越大)，以維持P3與P2的壓力平衡來達到減壓穩壓的效果。P3越小，彈簧伸張?jiān)酱螅�環口流通面積越大；同時(P1-P3)值越大，所以流量F越大，這就是具有高流通率和小水頭損失的流體力學原理。

壓力平衡式減壓穩壓閥水流特征

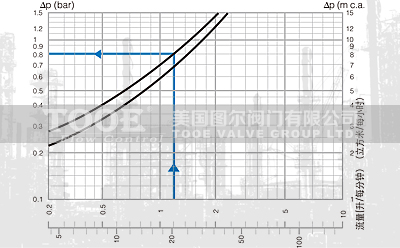

流速/流量圖	流量/壓降圖

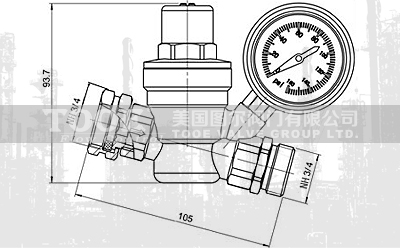

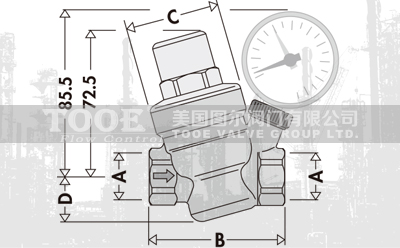

壓力平衡式減壓穩壓閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口壓力平衡式減壓穩壓閥"產品。
