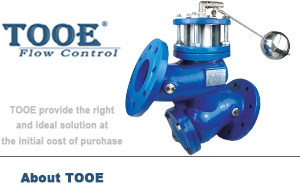

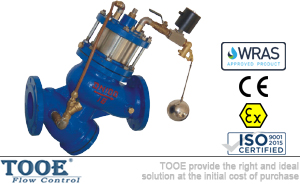

過濾活塞式遙控浮球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【過濾活塞式遙控浮球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

過濾活塞式遙控浮球閥概述

YQ98003型過濾活塞式遙控浮球閥是利用浮球閥的啟閉來控制敏感元件活塞的上下運動達到控制閥的啟閉。當浮球閥打開時，主閥也跟著打開，向水池或水塔供水，小浮球閥關，主閥也關閉，停止供水。工作原理：活塞與閥瓣相連接，主閥門在使用過程中，活塞的上下腔均有帶壓力的介質，用主閥外的導閥控制上下腔的壓力差，從而控制活塞上下運動或停在某一位置，也就實現了主閥的開啟關閉及調節的目的。

過濾活塞式遙控浮球閥參數

公稱通徑：DN40-DN500
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：0℃-95℃
連接方式：法蘭連接
適用介質：水、非腐蝕性液體
閥體材質：球墨鑄鐵、鑄鋼、不銹鋼
閥桿材質：不銹鋼304
活塞材質：不銹鋼
導閥配件：不銹鋼、黃銅

過濾活塞式遙控浮球閥特點

1. 閥體采用流線型的Y型結構，壓力損失小、力量大且抗氣蝕能力強
2. 液壓缸式活塞傳動，動作平穩可靠；動作時有緩沖作用，噪音小
3. 閥體本身自帶過濾器，方便排污及保護控制閥，減少了安裝空間及成本

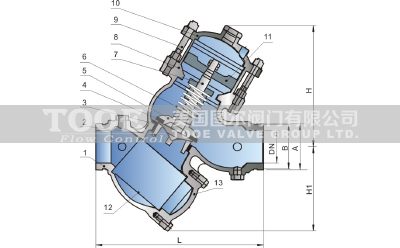

過濾活塞式遙控浮球閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	340	355	384	415	500	542	670	806	945	800	980
