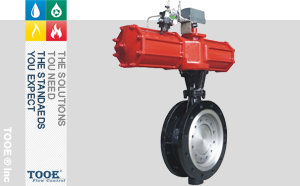

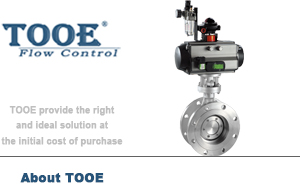

三偏心氣動法蘭蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【全金屬雙向承壓三偏心氣動法蘭蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

三偏心氣動法蘭蝶閥概述

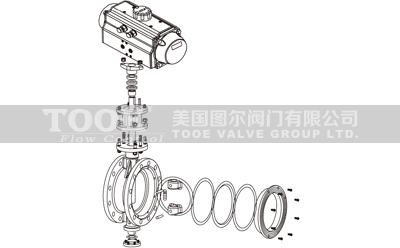

D643H氣動蝶閥由活塞式氣動執行器和法蘭硬密封蝶閥組成。蝶閥為法蘭連接，采用三偏心結構，啟閉過程中密封面磨損小，使用壽命長。密封面材料采用金屬硬密封，耐高溫和磨損，許用密封比壓高，提高了蝶閥的工作壓力。氣動執行器配電磁閥，行程開關，空氣過濾減壓閥等附件可以用于開關控制，啟閉速度快，密封性好，帶有遠程信號反饋，適用于遠程現場自動控制。當需要調節控制時，需要配裝電氣閥門定位器，接收控制系統4-20MA信號，比例轉動蝶板角度，對管道內介質進行調節控制。

三偏心氣動法蘭蝶閥參數

公稱通徑：DN50-DN1200(2"-48")		公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB)
適用溫度：-40℃~300℃		適用介質：水、油品、蒸汽
閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M		蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M
閥座材質：不銹鋼、不銹鋼+STL硬質合金		密封圈材質：304+石墨
閥桿材質：不銹鋼		填料材質：柔性石墨/PTFE
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448		結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092		檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266

AT氣動執行器：采用齒輪齒條式結構傳動，性能更安全可靠。AW氣動執行器(大口徑閥門)：采用拔叉式結構傳動，結構合理，輸出扭矩大。

供氣壓力：雙作用3-8bar；單作用4-8bar
工作介質：清潔干燥的空氣
控制方式：開關型、調節型
作用方式：雙作用(開關都需要給氣源)；單作用(彈簧自動復位)
根據不同控制和要求可選擇下列附件：
-手動機構
-切斷型附件：單電控電磁閥、雙電控制電磁閥、限位開關回訊器
-調節型附件：電氣定位器、氣動定位器、電氣轉換器
-氣源處理附件：空氣過濾減壓閥、氣動處理三聯件

三偏心氣動法蘭蝶閥流量特性

閥門Kv值
SIZE	蝶板開啟角度
DN	5°	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°	65°	70°	75°	80°	85°	90°
80	0.85	5	12	20	26	34	40	45	52	60	70	82	95	110	124	135	140	142
100	1.7	10	22	36	48	62	73	85	98	113	130	152	175	200	225	245	260	260
150	13	26	39	50	66	85	116	152	202	258	320	385	460	535	605	655	690	690
200	26	48	70	92	120	160	210	280	370	470	585	710	840	980	1113	1230	1268	1268
250	45	85	123	162	210	275	370	490	640	810	1015	1234	1465	1700	1930	2095	2200	2200
300	67	127	182	240	310	415	550	735	955	1225	1520	1840	2180	2535	2878	3130	3285	3285
350	92	172	250	330	428	565	750	1000	1300	1670	2065	2510	2980	3450	3920	4250	4465	4465
400	143	270	390	515	665	885	1170	1565	2040	2600	3230	3920	4650	5400	6120	6640	6970	6970
450	188	360	515	680	875	1165	1545	2060	2685	3425	4250	5160	6130	7110	8050	8780	9215	9215
500	233	440	635	35	1085	1430	1910	2530	3320	4225	5252	6435	7640	8780	9910	10780	11300	11300

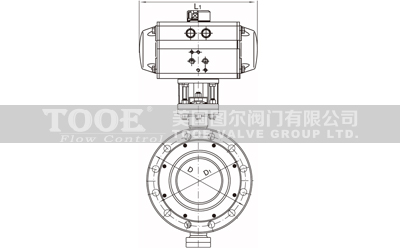

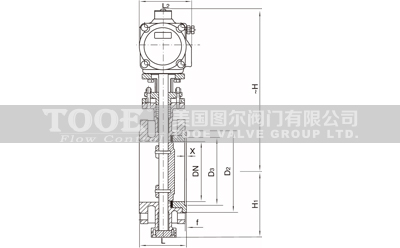

三偏心氣動法蘭蝶閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L	108	112	114	127	140	140	152	165	178	190	216	222	229
L1	159/211	211/248	248/269	269/315	315/345	345/409	409/438	438/559	559/600	600/633	633/730	633/1700	730/1970
L2	83/95	95/107	107/123	123/141	141/152	152/172	172/187	187/215	215/240	240/262	262/330	262/440	330/440
-H	277/205	287/315	365/375	420/436	436/462	466/543	593/665	682/752	725/772	832/880	862/968	945/1005	1058/1060
H1	65	75	85	130	175	190	215	265	305	340	360	400	430

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口三偏心氣動法蘭蝶閥"產品。
