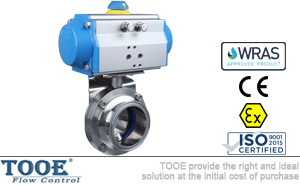

氣動快裝衛生級蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動快裝衛生級蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

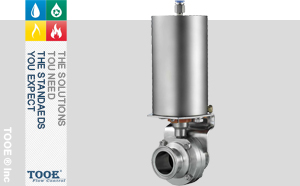

氣動衛生級蝶閥概述
衛生級蝶閥是一款衛生型氣動控制的蝶閥,適合于不銹鋼管道系統內的各類應用。執行器有三種標準款型,即常閉(NC)型,常開(NO)型和空氣/空氣(AA)型。實現對流量進行調節。氣動衛生級蝶閥,是遵照ISO規格,在追求衛生性和輕量、小型化的基礎上進行的設計。執行器將一個活塞的軸向運動轉換為閥門軸的90°旋轉運動。當閥門體內的圓形蝶片接觸到蝶閥的密封圈上時,執行器的扭矩增大,關閉閥門。閥座環材質有符合FDA規格的EPDM及符合食品衛生法的硅烷橡膠,可以對應使用條件進行選擇。
![]() |
![]() |
![]() |
氣動衛生級蝶閥參數
| 公稱通徑:DN15-DN150 | 工作壓力:0-10bar | |
| 工作溫度:-20℃~135℃ | 滅菌溫度:150℃(MAX 20min) | |
| 連接方式:焊接/快裝/螺紋/法蘭 | 密封材質:EPDM / FPM | |
| 內表面處理:R≤0.8μm / 內面#320-#400拋光精加工 | 與介質接觸的部件:SUS304L/SUS316L(14307/14404)鍛造 | |
| 外表面處理:R≤1.6μm | 不與介質接觸的部件:304(1.4301) | |
| 控制氣源壓力:5bar-8bar | 焊接端標準:DIN11850系列 |

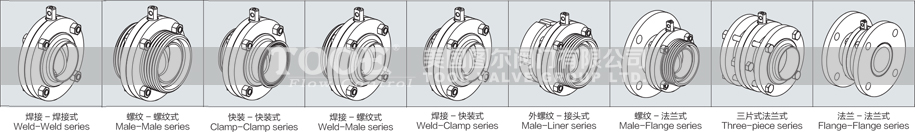

氣動衛生級蝶閥連接形式

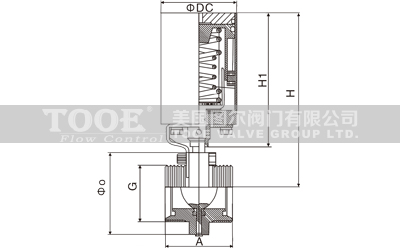

氣動衛生級蝶閥尺寸
![]() |
size
|
O
|
G
|
A
|
Dc
|
H
|
H1
|
|
DN15
|
78
|
34×1/8
|
66
|
85
|
222
|
180.5
|
|
|
DN20
|
78
|
44×1/6
|
66
|
85
|
222
|
180.5
|
|
|
DN25
|
78
|
52×1/6
|
66
|
85
|
222
|
180.5
|
|
|
DN32
|
86
|
58×1/6
|
70
|
85
|
226
|
180.5
|
|
|
DN40
|
90
|
65×1/6
|
74
|
85
|
228
|
180.5
|
|
|
DN50
|
106
|
78×1/6
|
76
|
85
|
236
|
180.5
|
|
|
DN65
|
124
|
95×1/6
|
84
|
85
|
245
|
180.5
|
|
|
DN80
|
139
|
110×1/4
|
90
|
85
|
253
|
180.5
|
|
|
DN100
|
159
|
130×1/4
|
108
|
85
|
263
|
180.5
|
|
|
DN125
|
185
|
160×1/4
|
130
|
133
|
415
|
298
|
|
|
DN150
|
215
|
190×1/4
|
150
|
133
|
430.5
|
298
|
![]() |
size
|
O
|
G
|
A
|
Dc
|
H
|
H1
|
|
DN15
|
78
|
34×1/8
|
66
|
157.5
|
131
|
170
|
|
|
DN20
|
78
|
44×1/6
|
66
|
157.5
|
131
|
170
|
|
|
DN25
|
78
|
52×1/6
|
66
|
157.5
|
131
|
170
|
|
|
DN32
|
86
|
58×1/6
|
70
|
157.5
|
131
|
174
|
|
|
DN40
|
90
|
65×1/6
|
74
|
157.5
|
131
|
176
|
|
|
DN50
|
106
|
78×1/6
|
76
|
157.5
|
131
|
184
|
|
|
DN65
|
124
|
95×1/6
|
84
|
208
|
145
|
207
|
|
|
DN80
|
139
|
110×1/4
|
90
|
208
|
145
|
214.5
|
|
|
DN100
|
159
|
130×1/4
|
108
|
208
|
145
|
224.5
|
|
|
DN125
|
185
|
160×1/4
|
130
|
208
|
145
|
237.5
|
|
|
DN150
|
215
|
190×1/4
|
150
|
208
|
145
|
252.5
|
