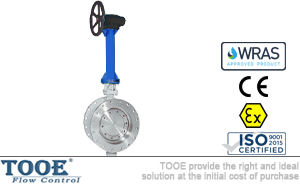

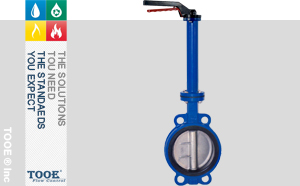

埋地式加長桿蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【埋地式加長桿蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

埋地式加長桿蝶閥概述

加長桿蝶閥其適用于水、蒸氣、油品及酸類腐蝕性的流質，廣泛應用于城市煤氣、城市天然氣、城市石油等管道運輸過程中。特別是當管道鋪設在地表，使用普通的蝶閥無法對其進行操作的情況下，都會使用加長桿蝶閥。將加長桿蝶閥安裝在管道上，大大方便了工作人員對于蝶閥的啟閉工作。加長桿蝶閥閥體結構有軟密封和硬密封之分。

埋地式加長桿蝶閥參數

公稱通徑：DN50-DN1600		公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-20℃~300℃		適用介質：水、氣、油
閥門材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵		設計制造：GB/T 12238-2008；ISO 10631-1991；API598
閥板材質：球墨鑄鐵/304不銹鋼/316不銹鋼/鑄鋼		結構長度：GB/T 12221-2005；ISO 5752-1988
閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼		閥門檢驗：GB/T 13927-2008；ISO 5208-1987
閥座材質：丁腈橡膠NBR/氟橡膠FPM/硬質合金/不銹鋼		表面處理：環氧樹脂涂層/噴漆

埋地式加長桿蝶閥性能

規格DN		閥門開啟角度流量Cv值（1Cv=1.167Kv）								90°開啟 時的Cv值
mm	inch	10°	20°	30°	40°	50°	60°	70°	80°
40	1.5"	0.06	3	7	14	25	36	51	70	76
50	2"	0.1	5	12	24	45	64	90	125	135
65	2.5"	0.2	8	20	37	65	98	144	204	220
80	3"	0.3	12	22	39	70	116	183	275	302
100	4"	0.5	17	36	78	139	230	364	546	600
125	5"	0.8	29	61	133	237	392	620	930	1022
150	6"	2	45	95	205	366	605	958	1437	1579
200	8"	3	89	188	408	727	1202	1903	2854	3136
250	10"	4	151	320	694	1237	2047	3240	4859	5340
300	12"	5	234	495	1072	1911	3162	5005	7507	8250
350	14"	6	339	715	1549	2761	4568	7230	10844	11917
400	16"	8	464	983	2130	3797	6282	9942	14913	16388
450	18"	11	615	1302	2822	5028	8320	13168	19752	21705
500	20"	14	791	1674	3628	6465	10698	16931	25396	27908
600	24"	22	1222	2587	5605	9989	14949	2769	34898	43116
700	28"	36	1813	3639	6636	10000	16528	26157	39236	49500
800	32"	45	2387	4791	8736	13788	20613	31395	48117	68250
900	36"	60	3021	6063	11055	17449	26086	39731	60895	86375
1000	40"	84	4183	8395	15307	24159	36166	55084	84425	119750
1200	48"	106	5370	10741	19641	30690	46065	70587	107568	153450
