| 產品信息 | |
| 產品型號：J961H;J961Y;DG-2-5-1-Y | 產品壓力：20Mpa-32Mpa |
| 產品口徑：DN15-DN100 | 產品材質：鑄鋼 碳鋼 不銹鋼 鉻鉬鋼 A105 F22 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動高溫高壓焊接電站截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

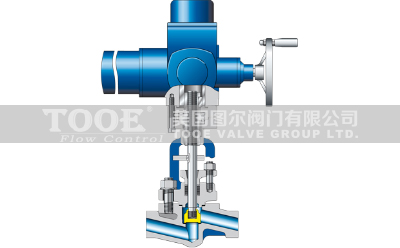

電動高溫高壓焊接電站截止閥概述
高溫高壓焊接閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，切斷或接通管路介質。電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
電站截止閥適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸汽等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
 |
 |
 |
截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種形動形式，閥座通口的變化就是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
電動高溫高壓焊接電站截止閥參數
| 公稱通徑：DN50-DN500(2"-20") | 公稱壓力：16Mpa-32Mpa(PN160-3500LB) | |
| 適用介質：水、蒸汽、油品、過熱蒸汽 | 適用溫度：-29℃~570℃ | |
| 閥體材質：WCB/ZG15CrMo/ZG12Cr1Mo1V/A217 WC6/A217 WC9 | 閥瓣材質：A105/12CrMo/12Cr1Mo1V/A182 F11 | |
| 閥桿材質：20Cr13、25Cr1Mo、25Cr1MoV、A182 F6a | 密封面：硬質合金STL | |
| 設計標準：GB/T 12234；ASME B16.34 | 墊片：304+柔性石墨 | |
| 結構長度：GB/T 12221；JB/T 3595 | 對焊連接：JB/T 3595；ASME B16.25 | |
| 壓力溫度：GB/T 3595；ASME B16.34 | 檢驗試驗：JB/T 3595；MSS Sp61 | |
| 執行器工作環境：無易燃、易爆和強腐蝕介質 | 執行器電源：三相 380V AC±10% 50Hz；220V 50Hz | |
| 執行器環境溫度：－20℃~＋60℃ | 執行器防護等級：IP55；IP65；IP68 | |
| 執行器環境濕度：≤95%(＋25℃時) | 執行器防爆標志：ExdIIB T4；ExdIIC T4 | |
| 執行器轉矩重復精度：≤7% | 執行器額定轉矩：從100Nm至35000Nm | |
| 執行器位置重復偏差：≤5° | 執行器額定轉速：從18 r/min至96 r/min |
電動高溫高壓焊接電站截止閥特點
 |
 |
a. 啟閉無摩擦。這一功能解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
b. 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
c. 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
d. 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
e. 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響。
f. 密封面的自清潔結構。球體傾離閥座時，流體沿球體密封面成360度通過，消除了流體對閥座的沖刷，也沖走了密封面上的積物，達到自清潔。

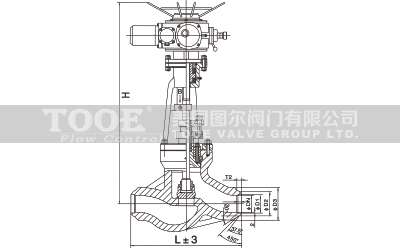

電動高溫高壓焊接電站截止閥尺寸
 |
 |
電動高溫高壓焊接電站截止閥型號：Z961Y-200；Z961Y-250
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
175
|
200
|
|
L
|
120
|
170
|
180
|
180
|
250
|
250
|
340
|
390
|
480
|
500
|
600
|
750
|
950
|
|
H
|
210
|
242
|
257
|
257
|
295
|
305
|
559
|
698
|
757
|
918
|
1050
|
1100
|
1215
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動高溫高壓焊接電站截止閥"產品。
