復合式清水排氣閥概述

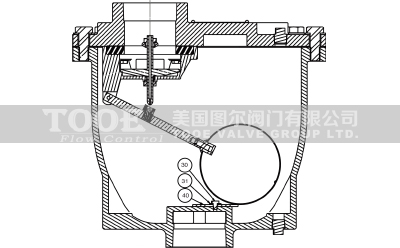

CARX復合式排氣閥閥內件包括不銹鋼浮球、杠桿及閥瓣。排氣閥安裝在水泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，排氣閥門迅速吸入外界空氣，以防止管線因負壓而損壞。排氣閥的排氣口與入口的大小一致。

復合式清水排氣閥參數

公稱通徑：DN50-DN500
公稱壓力：1.0Mpa-2.5Mpa
使用溫度：-10℃~90℃
適用介質：清水、水和乙二醇混合液
閥體材質：銅/球墨鑄鐵/鑄鋼/不銹鋼
浮球材質：不銹鋼
支架材質：不銹鋼
密封材質：丁腈橡膠NBR
連接方式：法蘭連接

復合式清水排氣閥原理

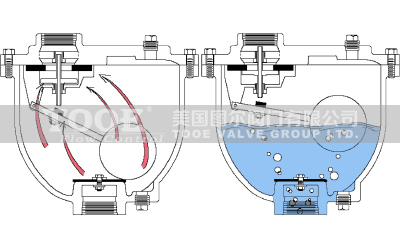

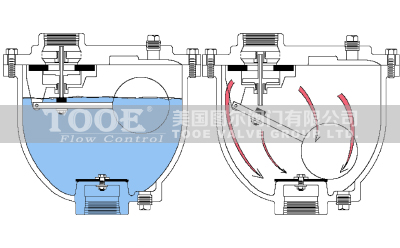

當管內開始注水時，閥瓣處于開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升帶動閥瓣關閉，停止排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。

復合式清水排氣閥特性

DN	25	50	80	100	150	200	250	300	350	400
m3/h	4-8	10-20	25-50	40-80	61-122	83-166	100-200	170-340	240-480	330-660

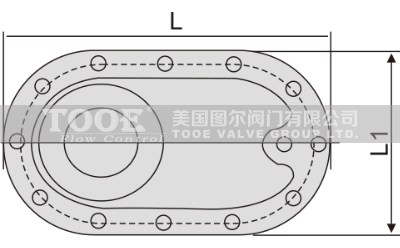

復合式清水排氣閥尺寸

DN	25	32	50	65	80	100	150	200	250	300	350	400
L	280	280	360	360	400	465	537	537	494	618	618	618
L1	176	176	208	208	244	275	330	332	-	-	-	-
H	330	330	475	475	552	623	686	686	605	774	774	774
