比例積分電動二通調節閥 |
更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 空調閥 > 電動調節閥 |
| 產品信息 | |
| 產品型號：VB3200 | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN25-DN65 | 產品材質：黃銅 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【比例積分電動二通調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

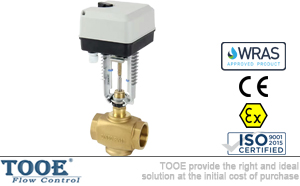

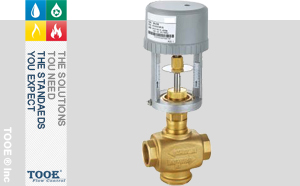

比例積分電動二通調節閥概述
VB3200比例積分電動二通調節閥是由VA-3000系列驅動器與VB-3000系列閥門組合而成。適⽤于空調、制冷、采暖等樓宇⾃動控制系統，在接收儀表和計算機輸出的各類控制信號條件下，可以完成溫度調節、壓⼒調節、濕度調節，可以對系統進⾏流量和液位等參數控制。主要⽤于輸送冷、熱⽔及⼄⼆醇⽔溶液等介質。
 |
 |
 |
比例積分電動二通調節閥參數
|
執行器型號
|
BV3200-VA-1000VK
|
BV3200-VA-1000K
|
BV3200-VA-1000M
|
|
控制類型
|
可逆的，遞增控制
|
可逆的，遞增控制
|
比例式制型正轉或反轉
|
|
電源電壓
|
AC24V 50/60Hz±10%，也可采用AC220V 50/60Hz±10%
|
||
|
電機形式
|
交流永磁同步可逆電機
|
||
|
作用力
|
1000N
|
1000N
|
1000N
|
|

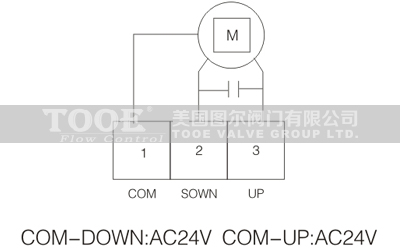

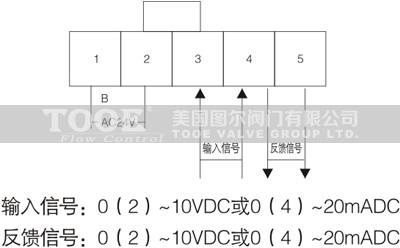

控制信號
|
增量/開關信號
|
增量/浮點信號
|
0(2)~10DVC或0(4)~20mAVC
|
|
反饋信號
|
-
|
-
|
0(2)~10DVC或0(4)~20mAVC
|
|
功率消耗
|
7.5VA
|
7.5VA
|
7.5VA
|
|
最大行程
|
25mm
|
||
|
工作濕度
|
10%-90RH無結露
|
||
|
工作溫度
|
-10℃-50℃
|
-10℃-50℃
|
-10℃-50℃
|
 |
 |
適合多種控制信號：增量(浮點)、電壓(0~10V)、電流(~20mA)，具有0~10V或4~20mA反饋信號(選配)。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達設有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動，傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命，功耗低、輸出力大、噪音小。
 |
 |
|
閥體規格
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
|
閥桿行程mm
|
20
|
20
|
20
|
20
|
20
|
|
最大壓差
|
1.0Mpa
|
0.75Mpa
|
0.5Mpa
|
0.3Mpa
|
0.2Mpa
|
|
流量系數Kv
|
10
|
16
|
25
|
4
|
63
|
|

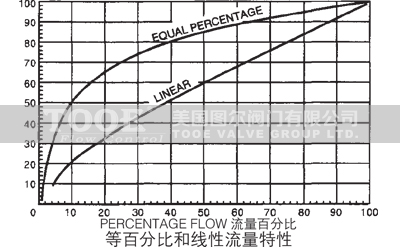

流量特性
|
等線性或等百分比
|
||||
|
公稱壓力
|
1.0Mpa；1.6Mpa
|
||||
|
介質溫度
|
水：-10℃~95℃ 蒸汽：-10℃~180℃
|
||||
|
適用介質
|
冷/熱水；蒸汽等
|
||||
|
閥體材質
|
黃銅；不銹鋼
|
||||
|
閥芯材質
|
黃銅；不銹鋼
|
||||
|
閥桿材質
|
不銹鋼
|
||||
|
密封材質
|
四氟填充；V型密封；彈簧自補償
|
||||
|
泄漏量
|
單座閥小于Kv值的0.04%
|
||||

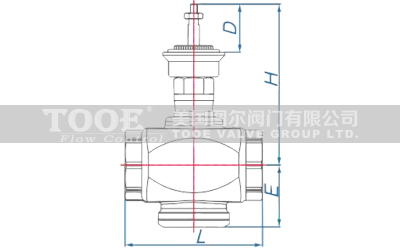

比例積分電動二通調節閥尺寸
 |
 |
|
DN
|
25
|
32
|
40
|
50
|
65
|
|
L
|
104
|
110
|
120
|
130
|
160
|
|
E
|
50
|
54
|
54
|
42
|
42
|
|
H
|
135
|
138
|
140
|
145
|
152.5
|
|
D
|
42
|
42
|
42
|
42
|
42
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口比例積分電動二通調節閥"產品。
