不銹鋼比例積分電動調節閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 空調閥 > 電動調節閥

產品信息
產品型號：VLB31.15.25+VAJ2A12.S010	產品壓力：1.0Mpa-2.5Mpa
產品口徑：DN15-DN50	產品材質：不銹鋼304

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 上一個產品 ]

不銹鋼比例積分電動調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼比例積分電動調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

不銹鋼比例積分電動調節閥概述

V系列調節閥配VAJ系列執行器可組合成電動二通閥、電動三通合流閥、電動三通分流閥，能調節蒸汽或水在采暖以及空調系統中的流量。廣泛應用于HVAC中央空調及各行業的高溫?zé)崴罢羝r上。VAJ適用于驅動本公司各系列型號的閥門，它以交流單相AC220V為電源，可接收控制信號為三浮點(增量調節)、比例調節模擬量(0-10VDC、4-20mADC)及多種非標信號等各種控制器的控制(預定)，本資料以VAJ2A為例。V調節閥閥體有二通常溫型、三通常溫型、二通高溫型、三通高溫型四種，其中，三通又分為合流及分流兩種，本文以VLB不銹鋼絲扣閥體為例。

不銹鋼比例積分電動調節閥執行器型號編制

VAJ	□	□	□	□	·	□	□	□	□	-	□	□
1	2		3	4	·	5	6	7		-	8

1.	電動閥門執行器系列代號(VAJ=直行程系列執行器)
2.	主支架號衍生系列1、2、2A、3D、3F、4、4X
3.	控制類型：0=三浮點型；1=比例調節型(模擬量0-10V或4-20mA)；2=三浮點控制型(帶2K電阻反饋)；3=比例調節帶數碼管顯示型；4=三浮點控制型(帶延時斷電型)；5=比例調節帶通訊功能型；6=三浮點控制型(帶模擬反饋型)
4.	電源電壓：1=24V AC；2=220V AC
5.	選裝功能：0=標準配置；S=機械手動；K=無源點反饋；H=執行器內加熱；A=S+K；B=S+H；C=S+K+H
6.	內部結構類型：0=無約定時；A=離合電機限力(VAJ2A/3D/3F系列)；B或D=彈簧限力(VAJ2A/3D/3F系列)；V=帶外部工作參數顯示(VAJ4/4B/4C/4E/4S系列)；W=只有C1位為S時，特指無出軸(VAJ4/4B/4C/4E/4S系列)
7.	輸出力，單位N(輸出力的1%)：05=500N；10=1000N；15=1500N；18=1800N；30=3000N；65=6500N；AO=10000N
8.	輔助號-行程(標準行程可省略)：22=22m；25=25m；50=50m；60=60m；AO=100mm

不銹鋼比例積分電動調節閥閥體型號編制

V	□	□	□	□	·	□	·	□
1	2	3	4	5	·	6	·	7

1.	調節閥閥體系列代號
2.	連接形式：L=螺紋連接；F=法蘭連接
3.	閥體材質：B=不銹鋼；C=黃銅；G=鑄鋼；Q=球鐵；T=鑄鐵
4.	結構形式：2=二通單座(閥桿向下縮短關閥)；3=三通合流；4=三通分流；5=二通單座(閥桿向下縮短開閥)；6=二通套筒平衡(閥桿向下縮短關閥)；7=二通套筒平衡(閥桿向下縮短開閥)
5.	介質及溫度：1=普通冷熱水型(適用溫度2℃~150℃，乙二醇溶液最低溫度-10℃)；2=普通蒸汽(飽和蒸汽及過熱蒸汽，最大11bar絕對壓力，單座最高150℃，平衡套筒最高150℃)；3=配置散熱組件(適用于過熱蒸汽、熱油等，溫度-20℃~180℃)；4=配置加長型散熱組件(適用溫度-40℃~400℃)
6.	公稱通徑：如32為DN32通徑(DN15-DN400)
7.	公稱壓力：16=1.6MPa；25=2.5MPa；40=4.0MPa；64=6.4MPa

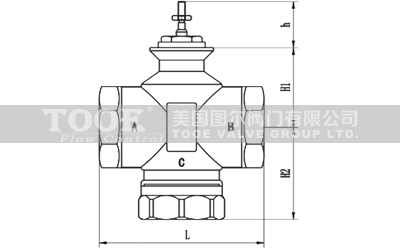

不銹鋼比例積分電動調節閥結構尺寸

不銹鋼比例積分電動調節閥技術參數

VLB51 / VLB52系列						VLB53系列(配散熱片)
DN	L	h	H1	H2	kg	DN	L	h	H3	H2	kg
15	85	40	40	41	0.8	15	85	40	96	41	1.4
20	85	40	40	41	0.8	20	85	40	96	41	1.4
25	90	40	46	39	0.9	25	90	40	102	39	1.5
32	105	40	52	43	1.2	32	105	40	108	43	1.8
40	120	40	60	50.5	1.8	40	120	40	117	50.5	2.4
50	140	40	67	55.5	2	50	140	40	124	55.5	2.7

不銹鋼比例積分電動調節閥結構尺寸CAD圖紙

VLB31 / VLB32系列						VLB33系列(配散熱片)
DN	L	h	H1	H2	kg	DN	L	h	H3	H2	kg
15	85	40	40	60	0.8	15	85	40	96	60	1.5
20	85	40	40	60	0.8	20	85	40	96	60	1.5
25	90	40	46	60	1	25	90	40	102	60	1.7
32	105	40	52	61	1.4	32	105	40	108	61	2
40	120	40	60	70.5	2	40	120	40	116	70.5	2.8
50	140	40	67	88.5	2.6	50	140	40	123	88.5	3.3

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口不銹鋼比例積分電動調節閥"產品。
