過濾活塞式電磁控制閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【過濾活塞式電磁控制閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

過濾活塞式電磁控制閥概述

YQ98006電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。

過濾活塞式電磁控制閥參數

公稱通徑：DN40-DN500
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：0℃-95℃
連接方式：法蘭連接
適用介質：水、非腐蝕性液體
閥體材質：球墨鑄鐵、鑄鋼、不銹鋼
閥桿材質：不銹鋼304
活塞材質：不銹鋼
導閥配件：不銹鋼、黃銅

過濾活塞式電磁控制閥特點

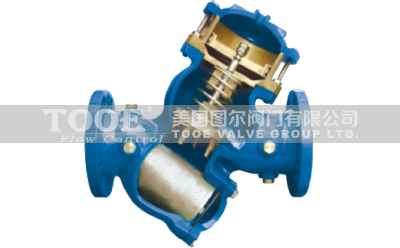

1. 閥體采用流線型的Y型結構，壓力損失小、力量大且抗氣蝕能力強
2. 液壓缸式活塞傳動，動作平穩可靠；動作時有緩沖作用，噪音小
3. 閥體本身自帶過濾器，方便排污及保護控制閥，減少了安裝空間及成本

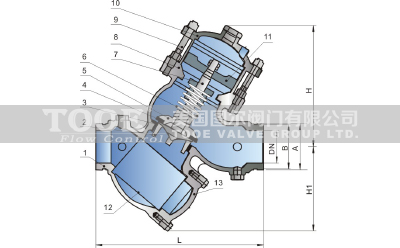

過濾活塞式電磁控制閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	340	355	384	415	500	542	670	806	945	800	980
