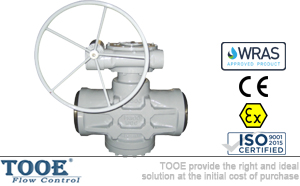

倒裝油密封壓力平衡式旋塞閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 旋塞閥 > 油封式旋塞閥

產品信息
產品型號：AX47W/F;AX347W/F	產品壓力：150LB-2500LB
產品口徑：1/2"-20";DN15-DN500	產品材質：碳鋼WCB;不銹鋼304/316

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

倒裝油密封壓力平衡式旋塞閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【倒裝油密封壓力平衡式旋塞閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

倒裝油密封壓力平衡式旋塞閥概述

油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間，形成油膜以減小閥門啟閉力矩，提高密封性和使用壽命。其工作壓力可達64MPa，最高工作溫度可達325度，最大口徑可達600mm。

倒裝油密封壓力平衡式旋塞閥參數

公稱通徑：1/2"-20"(DN15-DN500)		閥體材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M
公稱壓力：150LB-2500LB(PN1.0-42Mpa)		旋塞材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L
適用溫度：-29℃~180℃		閥桿材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L
適用介質：水；蒸汽；油品等		填料材質：柔性石墨；聚四氟乙烯PTFE
傳動方式：手柄；蝸輪；電動；氣動		O型圈：丁腈橡膠NBR；氟橡膠
連接方式：法蘭連接；焊接		壓力試驗：API 598；API 6D
設計標準：API 599；API 6D		結構長度：ASME B16.10
閥蓋材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M		連接法蘭：ASME B16.5

倒裝油密封壓力平衡式旋塞閥原理

壓力平衡油密封旋塞閥，閥塞由閥蓋中的螺栓對其位置進行調節，密封劑從閥桿末端注入閥體；為防止壓力將閥塞推入閥體，閥塞端部開有平衡孔，而閥塞小端的平衡孔沒有介質只能到小頭端部的止回閥，它可使壓力進入閥塞兩端的空腔內，閥門的密封靠閥塞與閥體間的密封劑進行密封。
- 產品結構合理、密封可靠、性能優良、造型美觀；倒裝壓力平衡的結構，開關動作輕。
- 閥體密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。
- 零件材質及法蘭尺寸可根據實際工況和用戶要求合理選配，滿足各種工程需要。

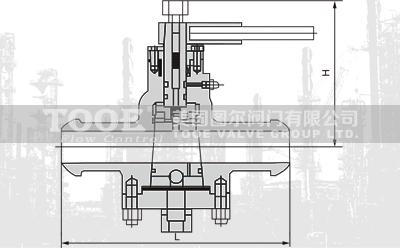

倒裝油密封壓力平衡式旋塞閥尺寸

口徑		150LB			300LB
mm	IN	L	H	KG	L	H	KG
15	-	108	180	10	140	180	12
20	-	117	180	12	152	180	14
25	1	127	185	14	165	185	16
32	1	140	200	17	178	200	19
40	1	165	214	19	190	210	21
50	2	178	215	21	216	215	24
65	2	190	250	29	241	250	31
80	3	203	270	33	283	270	36
100	4	229	300	48	305	300	61
125	5	254	340	75	381	340	86
150	6	267	365	98	403	365	130
200	8	292	400	125	419	400	190
250	10	330	450	171	457	450	255
300	12	356	510	230	502	510	380
350	14	381	590	370	762	590	560
