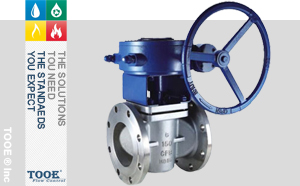

| 產品信息 | |
| 產品型號：AX43F;AX343F | 產品壓力：150LB-900LB |
| 產品口徑：1/2"-14"(DN15-DN350) | 產品材質：WCB;LCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【套筒卡套式旋塞閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
套筒卡套式旋塞閥概述
卡套旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的360°金屬唇邊保護固定卡套。德標/美標卡套式密封旋塞閥適用于公稱壓力Class150~900LBS，工作溫度為-29℃~180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。旋塞閥的關閉件是柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。
 |
 |
 |
套筒卡套式旋塞閥參數
| 公稱通徑：1/2"-14"(DN15-DN350) | 閥體材質：鑄鋼WCB；低溫LCB；不銹鋼304/316 | |
| 公稱壓力：PN1.0-16Mpa(150LB-900LB) | 旋塞材質：不銹鋼304/316；F22 | |
| 適用溫度：-29℃~180℃ | 卡套閥座：聚四氟乙烯PTFE | |
| 適用介質：水；蒸汽；油品 | 填料材質：聚四氟乙烯PTFE | |
| 傳動方式：手柄；蝸輪；電動；氣動 | 設計標準：API 599；API 6D | |
| 連接方式：法蘭連接；焊接 | 連接法蘭：ASME B16.5；EN1092 | |
| 結構長度：ASME B16.10；EN558 F1/F4/F5 | 壓力試驗：API598；API6D；DIN 3230 |
套筒卡套式旋塞閥原理
 |
 |
1、產品結構合理、密封可靠、性能優良、造型美觀；閥門沒有空腔給介質積聚。
2、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
3、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
4、密封性是通過卡套四周的密封面來實現的，獨特的360°金屬唇邊保護固定卡套；雙向流動，使用安裝更方便。

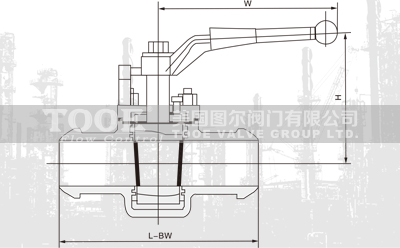

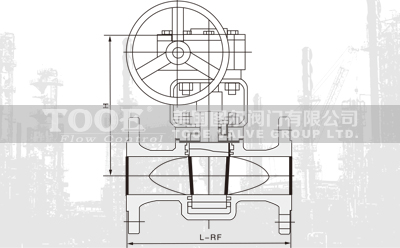

套筒卡套式旋塞閥尺寸
 |
 |
|
AX43F/AX343F-150LB
|
|||||||||||||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
KG
|
8.5
|
9.5
|
10.5
|
12
|
14
|
18
|
22
|
26
|
40
|
60
|
70
|
130
|
219
|
381
|
570
|
|
AX43F/AX343F-300LB
|
|||||||||||||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
23
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
KG
|
9.5
|
10.5
|
12
|
14
|
16
|
20
|
24
|
29
|
53
|
75
|
85
|
185
|
230
|
390
|
580
|
|
AX43F/AX343F-600LB
|
|||||||||||||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
KG
|
11
|
13
|
17
|
20
|
23
|
27
|
31
|
36
|
72
|
98
|
141
|
245
|
330
|
515
|
710
|
|
AX43F/AX343F-900LB
|
|||||||||||||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
229
|
229
|
254
|
279
|
305
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
KG
|
13
|
16
|
21
|
24
|
28
|
32
|
40
|
47
|
91
|
117
|
165
|
285
|
420
|
610
|
860
|
