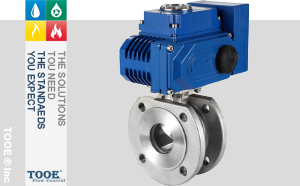

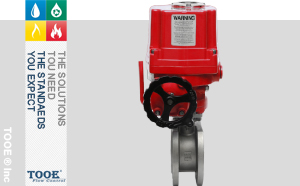

電動對夾式球閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 球閥 > 電動球閥

產品信息
產品型號：Q971F;AG-2-4-1-F	產品壓力：1.6Mpa-4.0Mpa
產品口徑：DN15-DN100	產品材質：碳鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

電動對夾式球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動對夾式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

電動對夾式球閥概述

對夾式電動球閥球芯通道形狀有矩形、V形及O形。該閥門具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

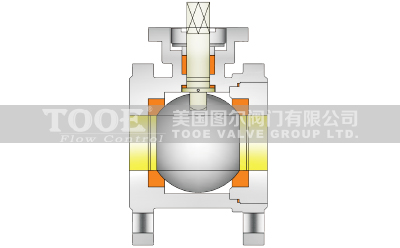

對夾式超薄電動球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。

電動對夾式球閥參數

閥體參數		執行器參數
公稱通徑：DN15-DN100(1/2"-4")		執行器形式：精小型、QT電子式、防爆型
公稱壓力：1.6Mpa-4.0Mpa		作用方式：正作用、反作用
適用介質：水、油品、氣體		環境溫度：-25℃~55℃
適用溫度：-20~180℃		環境濕度：10~90%RH
閥體材質：WCB / CF8 / CF8M		電源電壓：110VAC；220VAC；380VAC；50/60Hz
閥座材質：聚四氟乙烯PTFE；PPL		輸入信號：4-20mADC或1~5VDC
球體材質：CF8 / CF8M		輸出信號：4-20mADC
閥桿材質：SUS304 / SUS316		行程：90°~120°/±10°
填料材質：聚四氟乙烯PTFE		動作時間：7s-120s
設計標準：DNI 3357；EN 12516-1；ASME B16.34		絕緣電阻：100MΩ(500VDC)
法蘭標準：DIN 2633；EN 1092-1；ASME B165		防護等級：IP65；IP67；IP68
防火標準：API 607；IOS 10497		防爆等級：Exd II BT4；Exd II CT6
壁厚標準：ASME B16.34；EN 12516-1；GB 12224		電機保護：過熱保護器(自動恢復型)
檢測標準：DIN 3230；EN 12266；API 598		手動控制：可拆卸扳手/手輪
球芯結構：O型；V型		扭矩范圍：7N.m-2000N.m

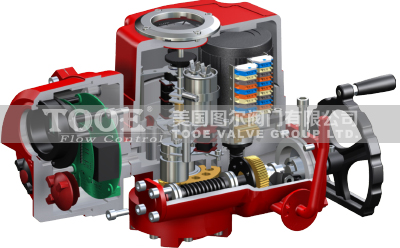

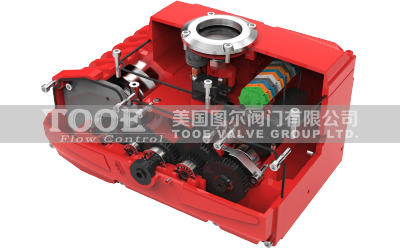

電動對夾式球閥特點

1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

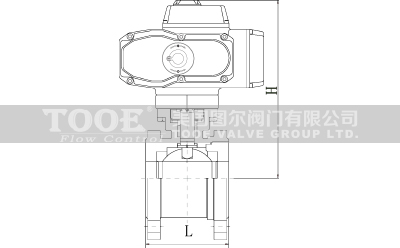

電動對夾式球閥尺寸

DN	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
L	35	42	48	55	65	75	95	118	140
H	218	223	230	236	243	250	260	278	338
