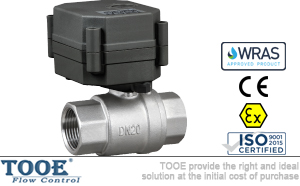

微型電動球閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 電動球閥

產品信息
產品型號：Q911F;CWX;AG-2-2-1-F	產品壓力：1.0Mpa 1.6Mpa
產品口徑：DN10-DN32	產品材質：黃銅不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

微型電動球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【微型電動球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

微型電動球閥概述

微型電動球閥適用于IC卡水表、熱計量表、空調自動加濕、暖通空調、地暖，水處理系統、自動排水設備、高效節水器具、清洗設備，醫療設備、消防設備、自動灌溉、太陽能供水設備，工業自控小型設備、環保等領域，替換電磁閥門不能穩定工作的場合。

微型電動球閥參數

閥體參數		執行器參數
公稱通徑：DN10 / DN15 / DN20 / DN25		開關時間：≤5S
公稱壓力：1.0Mpa / 1.6Mpa		執行器扭矩：2 N.M
適用介質：水 / 油品 / 氣體		手動方式：帶（可選不帶手動）
介質溫度：0℃~95℃		開關指示：帶（可選不帶指示）
環境溫度：-15℃~50℃		靜態電流：≤500MA
閥體材質：黃銅 / 304 / 316 / 316L		防護等級：IP67
球體材質：304 / 316		額定電壓：DC5V、DC12、DC24
墊座：PTFE四氟乙烯		DC/AC9-24V、AC/DC9-35V
密封件：EPDM、FKM		線路控制：CR2 01，CR2 02，CR3 01
視窗：透明PC		CR3 02，CR3 03 ，CR3 04
手輪：POM		CR501,CR7 01,CR7 02,CR7 03
執行器：PC工程塑料		線長：0.5m / 1.5m（可選）

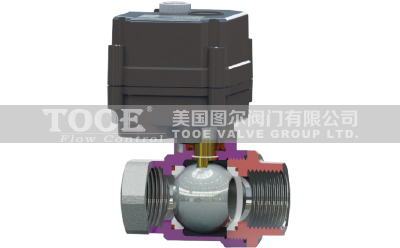

微型電動球閥特點

設計特點：采用銅加不銹鋼齒輪設計，精度高輸出力矩大；外型小巧，結構緊湊，安裝簡易，適用于小型設備；運行電流低，可以使用電池供電；密封性能良好，防護等級IP67；配有手動裝置，操作安全簡易；壽命長達7萬次到10萬次(2013年于寧波江東西格瑪產品檢測服務所試驗室測試)。
手動使用說明：手動功能必須斷電使用；將手動按鈕提起，再緩慢旋轉手輪至所需閥位；示窗中指針上的紅線與管道平行為開，與管道垂直為關；使用手動功能完畢須將手動按鈕復位，以便電動功能正常使用。

微型電動球閥尺寸

DN	3/8"	1/2"	3/4"	1"
材質	黃銅
L	49	56	66	71
H1	68.5	71	74	76
H2	12	18	19	22

DN	3/8"	1/2"	3/4"	1"
材質	不銹鋼
L	51	63	72	81
H1	70	70	74	82
H2	14	17	20	24

微型電動球閥線路控制

CR2-01（2 線控制）		CR2-02 (2 線控制-斷電復位）
紅線接通正極,黑線接通負極,閥門關閉,到位后執行器內部自動斷電。黑線接通正極,紅線接通負極,閥門打開,到位后執行器內部自動斷電。電壓選配：DC5V/DC12V/DC24V 不得超過電壓工作		紅線、黑線接電源。當開關閉合,閥門打開,到位后執行器內部自動斷電。當開關斷開,閥門關閉,到位后執行器內部自動斷電。電壓選配：AC/DC9-35V 不得超過電壓工作
CR3-01（3 線控制）		CR3-02（3 線控制）
紅線、綠線接正極,黑線接負極。開關與紅線接通,閥門打開,到位后執行器內部自動斷電。開關與綠色接通,閥門關閉,到位后執行器內部自動斷電。電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V 不得超過電壓工作		紅線接正極,綠線與黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。電壓選配有三種：DC7V-35V 不得超過電壓工作
CR3-03（3 線控制）		CR3-04（3 線控制）
紅線、綠線接正極,黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。電壓選配：DC12V，DC24V,AC/DC9-35V 不得超過電壓工作		紅線、綠線接正極,黑線接負極。開關與紅線接通,閥門關閉,到位后執行器內部自動斷電。開關與綠色接通,閥門打開,到位后執行器內部自動斷電。電壓選配：DC5V，DC12V，DC24V 不得超過電壓工作嚴禁通電連接電源線
CR5-01（5線控制，帶反饋信號）		CR7-01（7線控制）
紅線接通正極,黑線接通負極,閥門全關并保持。黑線接通正極,紅線接通負極,閥門全開并保持。綠線和白線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配：DC5V/DC12V/DC24V 不得超過電壓工作反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A		紅線接正極,綠線與黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。藍線和灰線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配DC7--35V，DC5V，DC12V，DC24V；不得超過電壓工作反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A
CR7-02（7線控制）		CR7-03（7線控制）
紅線、綠線接正極,黑線接負極。開關與紅線接通,閥門打開,閥門全開到位后執行器內部自動斷電。開關與綠色接通,閥門關閉,閥門全關到位后執行器內部自動斷電。藍線和灰線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V 不得超過電壓工作反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A		紅線、綠線接正極,與黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。藍線和灰線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配：電壓選配：DC12V，DC24V，AC/DC9-35V。不得超過電壓工作

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口微型電動球閥"產品。
