| 產品信息 | |
| 產品型號：ZDRV;VQ64(7)0F;AG-2-4-0-F | 產品壓力：1.6Mpa-10Mpa |
| 產品口徑：DN25-DN400 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動V型球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

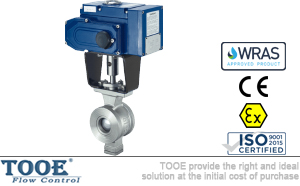

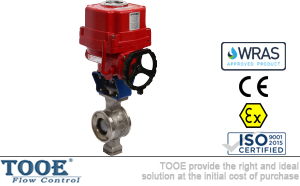

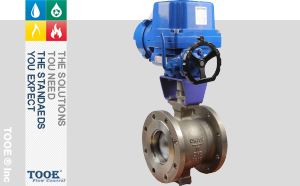

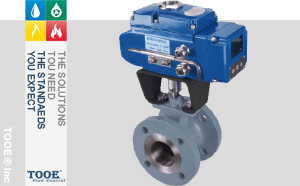

電動V型球閥概述
電子式電動V型調節球閥(電動V型球閥)是一種旋轉型調節閥門，為電動單元組合儀表中執行單元，可實現比例調節。調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性，并具有剪切功能可控制帶有纖維和顆粒的粘性介質。調節球閥配用接收ON-OFF或4-20mADC或1~5VDC的信號進行比例動作的小型、堅固、高精度的執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。
 |
 |
 |
V型球閥是一種直角回轉的控制閥，主要作調節使用，也可作開關閥使用。V型閥閥芯設計成帶有特殊形狀的V型缺口，具有很大的剪切力及自潔功能，尤其適用于含纖維或有微小固體顆粒的介質的控制，因此廣泛用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
 |
 |
 |
電動V型球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN25-DN500 | 執行器形式：精小型、QT電子式、防爆型 | |
| 公稱壓力：1.6Mpa-10Mpa(150LB-600LB) | 作用方式：正作用、反作用 | |
| 適用介質：水、油品、氣體 | 環境溫度：-25℃~55℃ | |
| 適用溫度：-40℃~425℃ | 環境濕度：10~90%RH | |
| 連接方式：對夾法蘭，法蘭連接 | 電源電壓：110/220V AC；380/440V AC；50/60Hz | |
| 流量特性：等百分比流量特性 | 輸入信號：4-20mADC或1~5VDC | |
| 密封等級： V級/硬密封、Ⅵ級/軟密封 | 輸出信號：4-20mADC | |
| 閥體材質：鑄鋼WCB、不銹鋼CF8/CF8M | 行程：90°~120°/±10° | |
| 球體材質：不銹鋼304/316 | 動作時間：15s-120s | |
| 閥座材質：304/316+STL硬密封、304/316+PTFE軟密封 | 絕緣電阻：100MΩ(500VDC) | |
| 法蘭標準：GB/T 9113.1、HG/T 20592、ASME B16.5 | 外殼防護：IP55；IP68 | |
| 結構長度：ANSI/ISA S75.04-1995、DIN/IEC 534-3-2 | 防爆等級：Exd II BT4；Exd II CT6 | |
| 試驗標準：GB/T 4213 | 電機保護：過熱保護器(自動恢復型) | |
| 壓力溫度額定值：GB/T 12224-2007、ASME B16.334 | 手動控制：可拆卸扳手/手輪 |
電動V型球閥特點
 |
 |
①由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，介質不易積存于內腔，適合于帶纖維及固體顆料介質的系統控制；
②閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄；
③上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少；
④小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制;
⑤經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高；
⑥閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好耐腐蝕，適應范圍廣。

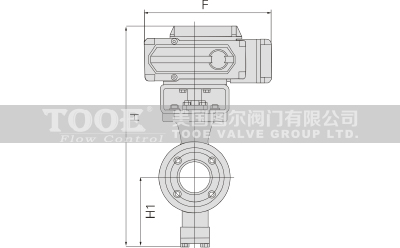

電動V型球閥尺寸
 |
 |
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|

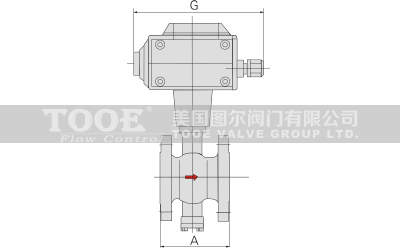

法蘭式
|
|||||||||||||
|
A
|
102
|
102
|
114
|
124
|
145
|
165
|
194
|
213
|
229
|
243
|
297
|
338
|
400
|
|
F
|
157
|
207
|
207
|
207
|
256
|
256
|
256
|
256
|
256
|
380
|
380
|
380
|
380
|
|
G
|
140
|
147
|
147
|
147
|
182
|
182
|
182
|
182
|
182
|
240
|
240
|
240
|
240
|
|
H
|
390
|
432
|
440
|
450
|
495
|
500
|
580
|
632
|
704
|
814
|
920
|
814
|
920
|
|
H1
|
87
|
87
|
87
|
97
|
112
|
112
|
122
|
142
|
165
|
195
|
237
|
195
|
237
|
|
KG
|
10
|
11
|
12.5
|
13.5
|
16
|
23.5
|
29
|
35
|
48
|
70
|
102
|
160
|
226
|
 |
 |
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|

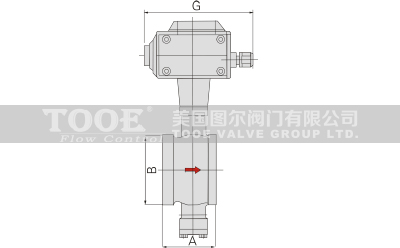

對夾式
|
|||||||||||
|
A
|
50
|
60
|
60
|
75
|
85
|
100
|
115
|
135
|
160
|
200
|
240
|
|
B
|
64
|
78
|
82
|
100
|
120
|
130
|
158
|
180
|
216
|
268
|
325
|
|
F
|
178
|
178
|
178
|
214
|
246
|
246
|
295
|
340
|
398
|
478
|
562
|
|
H
|
515
|
515
|
525
|
550
|
585
|
600
|
625
|
650
|
750
|
850
|
970
|
|
H1
|
87
|
87
|
87
|
97
|
112
|
112
|
122
|
142
|
165
|
195
|
237
|
|
KG
|
6
|
6.5
|
7
|
8
|
9.5
|
13.8
|
17
|
21
|
34
|
62
|
104
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動V型球閥"產品。
