活塞式水錘吸納器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【活塞式水錘吸納器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

活塞式水錘吸納器概述

活塞式水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護管道及設備不受破壞之目的。

活塞式水錘吸納器參數

公稱通徑：DN15-DN400		閥門材質：碳鋼、鑄鋼、不銹鋼
公稱壓力：1.0Mpa-2.5Mpa		活塞材質：鑄銅，不銹鋼
適用溫度：0℃-85℃		法蘭標準：GB/T 17241.6 ；GB/T 9113
連接方式：法蘭連接/絲扣螺紋		試驗標準：GB/T 13927 ；API598
適用介質：清水		容氣腔壓力(占管道壓力百分?jǐn)?shù))：50%~70%

活塞式水錘吸納器原理

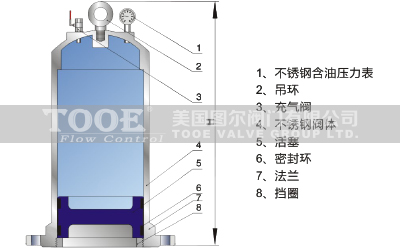

活塞式水錘吸納器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘吸納器時，水擊作用于活塞式，活塞將往容氣腔方向運動，活塞運動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩，保護了管路不受破壞。

活塞式水錘吸納器尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
H/PN16	200	300	320	340	350	365	465	510	575	600	645	755	855	955
H/PN25	220	320	340	355	380	385	485	520	585	600	645	755	855	955
