氣囊式水錘消除器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣囊式水錘消除器/膠膽式水錘吸納器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

氣囊式水錘消除器概述

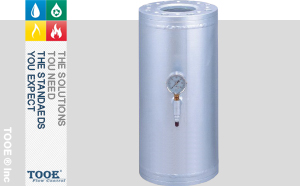

氣囊式水錘消除器/膠膽式水錘吸納器是一種吸納管道供水系統水錘余壓的設備。在水及其它介質的輸送過程中，當閥門開、關、泵運轉的非穩定性與激變，流量聚變等原因致使管內壓力變代的水擊現象時常都會發生。尤其是高層建筑較為常見，此水擊現象除了會產生煩人的噪聲及振動外，嚴重時更會影響整個系統的動作及破壞其它設備。此閥能有效地因水錘而產生水擊高壓液，從而使管內壓力得到調節，保管路不易損壞。在實際使用過程中得到了用戶的肯定。

氣囊式水錘消除器參數

公稱通徑：DN50-DN300		閥體材質：碳鋼、鑄鋼、不銹鋼
公稱壓力：1.0Mpa-2.5Mpa		內膽材質：CSM橡膠
適用溫度：0℃-85℃		空氣室：內充氮?dú)?
連接方式：法蘭連接		氣囊工作壓力：0.7Mpa/cm2
適用介質：清水		氣囊充氣壓力限定：0.8Mpa/cm2

氣囊式水錘消除器原理

氣囊式水錘吸納器原理：在正常水流情況下，水流從管路經過多孔管④，從管路的另一端流出，當水流壓力超過伸縮內膽③的彈性強度和氣囊⑤對伸縮內膽③的壓力時，伸縮內膽③就會向氣囊⑤方向不規則隆起，當水流壓力低于或等于氣囊⑤壓力和對伸內膽③的彈性強度時，將不會出現隆起。閥體內的水流壓力通過多孔管④的傳遞作用，傳導給了伸縮內膽③，由于對伸縮內膽③的彈性和氣囊⑤的壓力作用，伸縮內膽③能對水波的瞬間壓力提供快速而有效的緩沖。從而使管內壓力得到調節。注意：較佳氣囊充氣壓力為工作壓力的70%，該壓力可由噴嘴閥充氣或卸氣予以調整，安裝前應擰各部螺栓，以確保設備發揮正常功能。提示：本產品安裝在具有緩閉或消聲的逆止閥之后使用最具發揮理想的功效。

氣囊式水錘消除器水錘比較

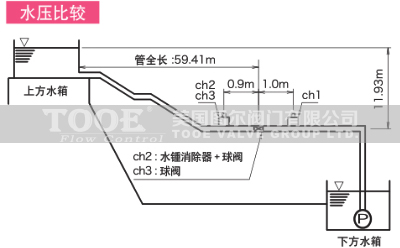

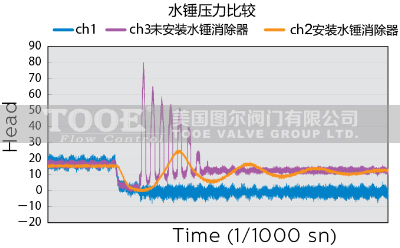

從左邊比較表來看，安裝了水錘消除器的管道，止回閥關閉時產生的水錘壓力是關閉前的1.5倍。未安裝水錘消除器的管道，止回閥關閉時產生的水錘壓力是關閉前的4.3倍。減壓差大致為68%。另外，從水錘波形的周期可以確定水錘消除器壓力可以緩解水錘的沖擊力。

氣囊式水錘消除器尺寸

DN	50	65	80	100	125	150	200	250	300
L	250	320	440	440	515	610	700	780	800

氣囊式水錘消除器安裝位置

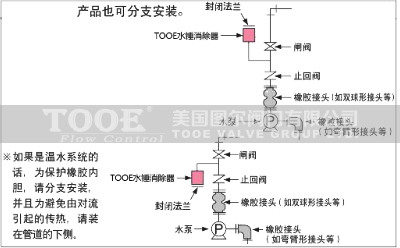

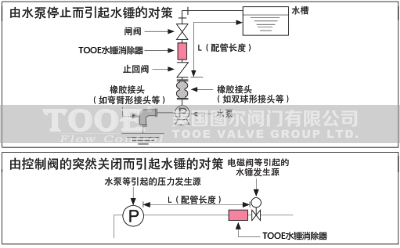

原則上請盡可能靠近水錘源頭的地方進行安裝。本產品安裝在具有緩閉或消聲的逆止閥之后使用最具發揮理想的功效。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣囊式水錘消除器,膠膽式水錘吸納器"產品。

為您推薦：水力控制閥 水錘吸納器
