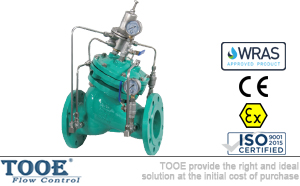

多功能緩開緩閉止回閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【多功能緩開緩閉止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

多功能緩開緩閉止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
DY30AX緩開緩閉多功能止回閥安裝在取水、送水、潛水、污水泵房及石油、化工流體的輸送系統中，融電動閥、止回閥和水錘消除器三種設備的功能于一體，能有效地提高系統安全可靠性，滿足系統自動化控制要求。緩開緩閉止回閥由閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連同，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。無水質要求、可用于污水、清水及原水系統，防止水錘產生。

多功能緩開緩閉止回閥參數

多功能緩開緩閉止回閥原理

- 緩開過程：設定多功能止回閥開啟壓力為P（P一般小于水泵正常運行的出口壓力），調整彈簧，使X彈力等于P。當水泵剛開啟，出口壓力低于P時，下塞頭關閉，雖然上塞頭開啟后，但由于小止回閥的單向作用，主閥上腔水不能排出，主閥不能開啟。當水泵出口壓力上升到等于大于P時，導閥膜片向上運動，帶動上，下塞頭向上，塞頭關閉，塞頭開啟，主閥上腔水開始排出主閥緩慢打開。
- 運行過程：當主閥上腔水全部排空后，主閥完全開啟。相運載于上腔與閥后相通的多功能止回閥，具有水損小，節能的特點。
- 緩閉過程：水泵停止運行，主閥分兩極關閉，先快速關閉90%，再緩慢關閉，從而清除了水錘。

多功能緩開緩閉止回閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口多功能緩開緩閉止回閥"產品。
