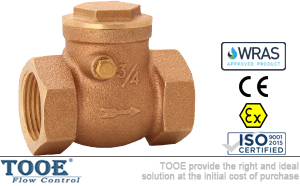

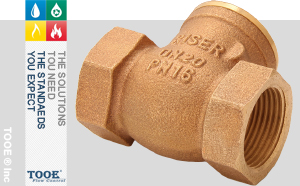

| 產品信息 | |
| 產品型號：H14W;EG-2-4-T-T | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN100 | 產品材質：黃銅 青銅 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式絲扣銅止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

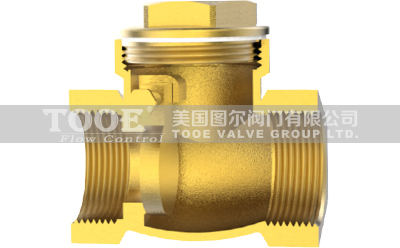

旋啟式絲扣銅止回閥概述
旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。而且流體壓力越大，密封面壓得越緊，密封效果越好。旋啟式止回閥分單瓣式、雙瓣式和多瓣式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。單瓣旋啟式止回閥一般適用于中等口徑的場合，雙瓣旋啟式止回閥適用于大中口徑管路，多瓣旋啟式止回閥適用于大口徑管路。
旋啟式止回閥的安裝位置不受限制，可以水平安裝，也可以安裝在垂直或傾斜的管線上。如果是安裝在垂直管道上，介質的流動方向應由下向上。
 |
 |
 |
旋啟式絲扣銅止回閥參數
| 公稱通徑：DN15-DN100 | 閥體材質：黃銅，青銅 | |
| 公稱壓力：1.6Mpa | 閥瓣材質：黃銅，青銅 | |
| 適用溫度：0℃~120℃ | 螺紋標準：ISO 228 | |
| 適用介質：水、油、氣 | 密封試驗：GB/T13927-2008 |

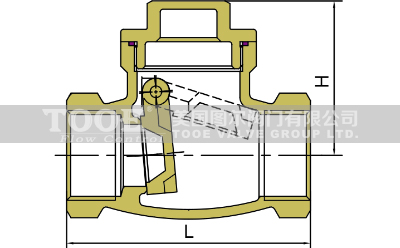

旋啟式絲扣銅止回閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
L
|
47
|
56
|
65
|
70
|
78
|
88
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口旋啟式絲扣銅止回閥"產品。
