絲扣靜態流量平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【絲扣靜態流量平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

絲扣靜態流量平衡閥概述

TE15F螺紋靜態流量平衡閥在各種環境下都能精確運行，應用范圍非常廣泛，適用于供熱制冷系統，同時可用于自來水系統。在系統中，通過調節閥門阻力來控制管道流量，較終達到系統平衡。功能:平衡系統，預設定，測量，關斷。螺紋靜態流量平衡閥TE15F水利平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式，增大流量能力，所有功能部件在閥體同側，便于安裝和操作。

絲扣靜態流量平衡閥參數

公稱通徑：DN15-DN50	具有等百分比流量特性
公稱壓力：1.0Mpa-2.5Mpa	流量誤差：±5%(50%~100%開度)
適用溫度：-20℃~150℃	高壓自密封測壓嘴，測壓方便
適用介質：水、油	閥芯的特殊設計，關閉密封性能好，便于檢修
閥體材質：黃銅	測壓嘴設置在固定孔板兩端，確保壓差測試更準確
連接方式：絲扣螺紋	閥芯與閥門軸線成45°夾角，使介質的流體力學性能更優良

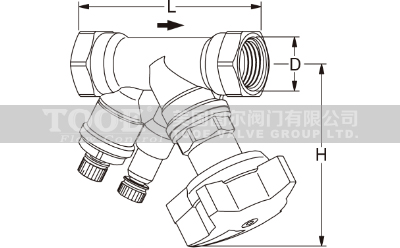

絲扣靜態流量平衡閥尺寸

DN	15	20	25	32	40	50
L	90	97	110	124	130	155
H	100	100	105	110	120	120

靜態平衡閥不同設定下的流量偏差

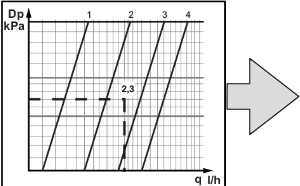

圖1所示曲線適用于標準安裝的閥門(見圖2左側)，應避免在閥門之前安裝分流管或水泵(見圖2右側)。
STAD平衡閥可反向安裝，此時流量偏差隨閥門開度變化仍符合圖1所示曲線，單流量偏差增大約5%。

絲扣靜態流量平衡閥選型

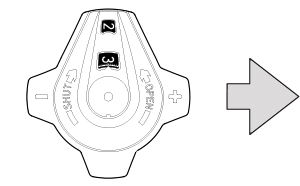

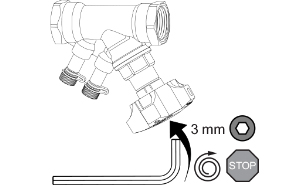

一、軟件選型法：使用TOOE水力計算軟件，將設計流量Q和設計壓差ΔP輸入即可得到平衡閥的尺寸和平衡閥預設定位置，為獲得更好的精度，建議平衡閥的定位選擇在50%-90%的開度。
二、計算查表法：已知設計流量Q和設計壓差ΔP時，可用公式計算Kv值，然后從Kv值表中選擇合適的平衡閥尺寸和預訂參數。Kv=0.01×(Q/√ΔP) Q L/h, ΔP Kpa ；Kv=36×(Q/√ΔP) Q L/s, ΔP Kpa

Kv values
圈數	DN15	DN20	DN25	DN32	DN40	DN50
0.5	0.127	0.511	0.60	1.14	1.75	2.56
1	0.212	0.757	1.03	1.90	3.30	4.20
1.5	0.314	1.198	2.10	3.10	4.60	7.20
2	0.571	1.90	3.62	4.66	6.10	11.7
2.5	0.877	2.80	5.30	7.10	8.80	16.2
3	1.38	3.87	6.90	9.50	12.6	21.5
3.5	1.98	4.75	8.00	11.8	16.0	26.5
4	2.52	5.70	8.70	14.2	19.2	33.0

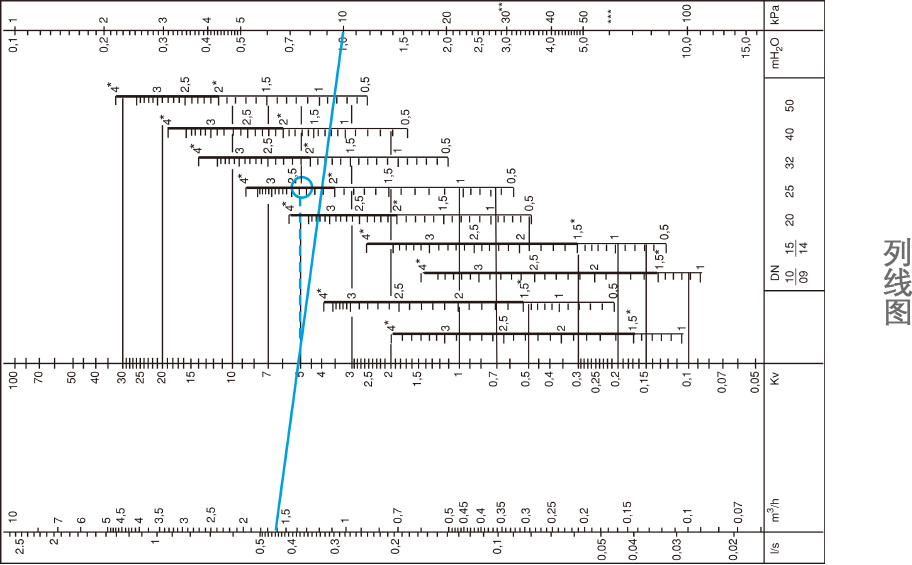

三、列線圖表法：按照設計流量和壓差從列線圖中確定合適的平衡閥
