TA型靜態流量平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【TA型靜態流量平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

TA型靜態流量平衡閥概述

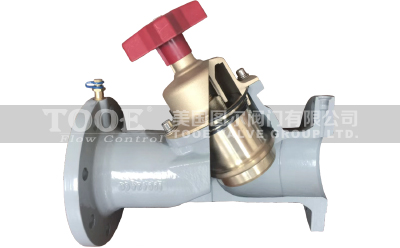

STAF靜態平衡閥TA型是通過改變閥芯與閥座的開度，來改變流經閥門的流動阻力，從而調節流量使水利管網達到靜態平衡的專用閥門。靜態水利平衡閥源于早期的截流孔板，實際上水力平衡閥是一個可以調節的截流孔板，并連接智能儀表檢測出閥門的壓差，流量和系統存在的問題。水力平衡閥的作用對象是系統的阻力。特點是能夠?qū)⑿碌乃�量按照設計計算的比例平衡分配，各支路同時增減，仍然滿足當前氣候需要下的部分負荷的流量需求，起到平衡的作用。它的測量通道改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的精確度。精細的球墨鑄鐵閥體及軟密封設計保證了STAF系列靜態平衡閥長時間的使用壽命及嚴密的關斷功能。

TA型靜態流量平衡閥參數

公稱通徑：DN50-DN600	閥體材質：碳鋼、不銹鋼、球墨鑄鐵
公稱壓力：1.0Mpa-2.5Mpa	密封材質：EPDM
適用溫度：-20℃~150℃	閥芯材質：銅合金、不銹鋼
連接方式：法蘭連接	閥桿材質：銅合金、不銹鋼
適用介質：水、水/乙二醇混合物(≤57%)	手輪材質：DN20-150樹脂、DN200-400鑄鐵

TA型靜態流量平衡閥特性

STAF靜態平衡閥可在各種應用中提供精確的水力性能，非常適合用于加熱和冷卻系統的二次管網。
①具有預設定、測量、鎖閉、注/排水功能；
②測壓嘴為雙O型圈密封，并自關斷防止漏水；
③有清晰、準確的閥門開度指示，流量特性好。

TA型靜態流量平衡閥尺寸

DN	40	50	65	80	100	125	150	200	250	300	350
L	200	230	290	310	350	400	480	600	730	850	980
H	238	258	285	324	355	410	477	613	740	828	930

不同設定下的流量偏差

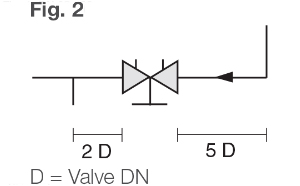

(圖1)所示曲線適用于標準安裝的閥門(圖2)，應避免在閥門之前安裝分流管或水泵(圖3)。

TA型靜態流量平衡閥選型

使用TOOE水力計算軟件，將設計流量Q和設計壓差ΔP輸入即可得到平衡閥的尺寸和平衡閥預設定位置，為獲得更好的精度，建議平衡閥的定位選擇在50%-90%的開度。

TA型靜態流量平衡閥應用

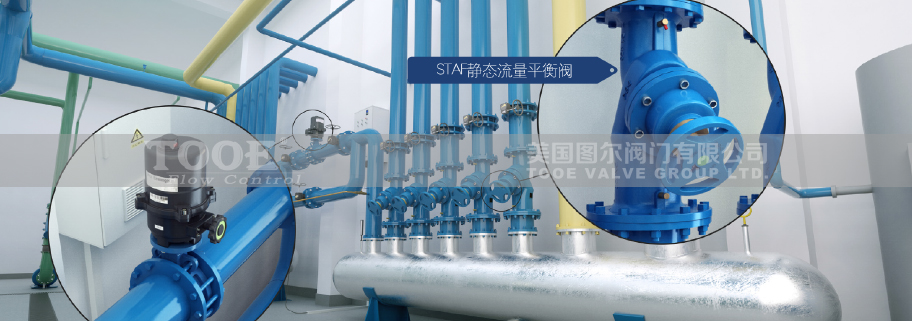

通過在集水器回水管上安裝圖爾STAF系列靜態流量平衡閥，在初始運行調試時起到限流作用，在正常運行時，可以通過對各支路流量的測量來進行系統運行診斷。

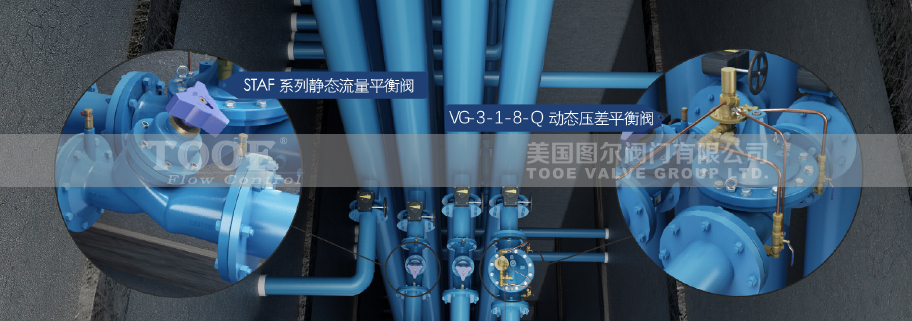

通過在管井供水管上安裝圖爾STAF靜態流量平衡閥，配合回水管上安裝VG-3-1-8-Q系列動態壓差平衡閥，可實現區域最大流量設定以及恒定壓差功能，既可以消除靜態水力失調，又可以消除動態水力失調。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口TA型靜態流量平衡閥"產品。
